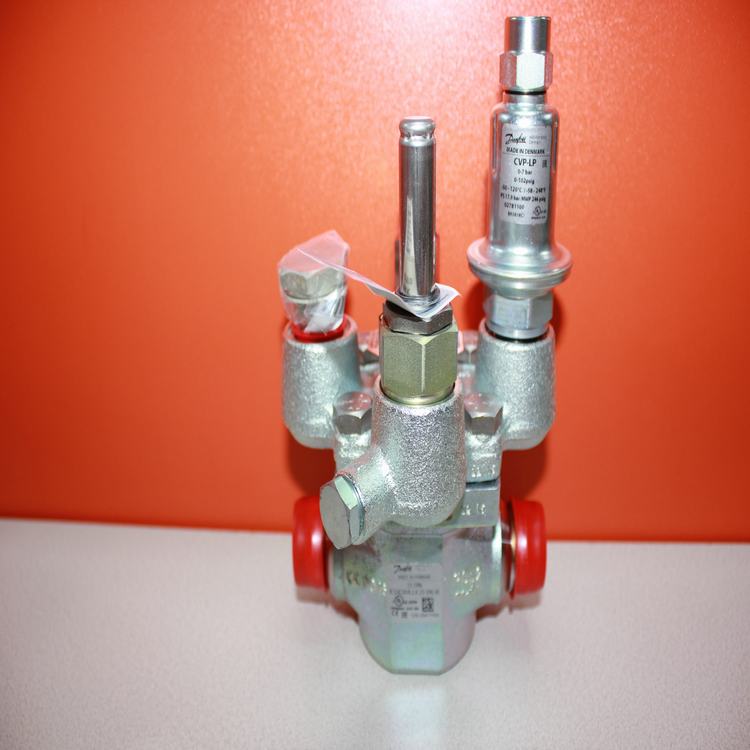

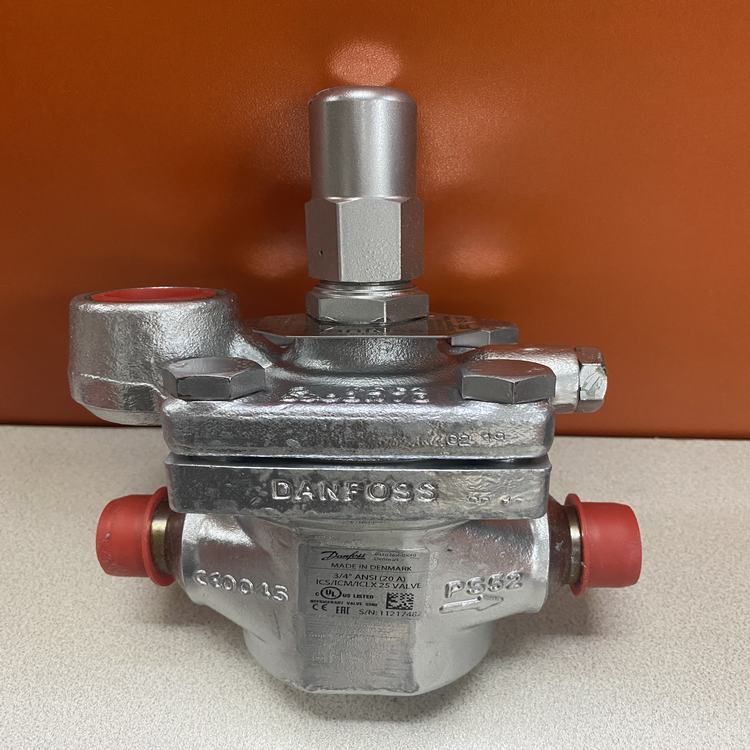

丹佛斯旗下ICS25-10-15-20先导式伺服阀的特点
■ 为工业制冷应用场合设计，上限工作压力 52bar / 754 psi g
■ ICS 25-150：适用于包括氨、二氧化碳在内的常见制冷剂及无腐蚀性的气、液体
■ 直接焊接接口
■ 连接方式包括对接焊，承插焊，钎焊以及螺纹连接耐低温碳钢阀体
■ 设计紧凑，重量轻
■ 阀芯优化设计配备 V型流口，以确保在部分负荷时提供较佳的调节能力
■ 对功能模块进行了QPQ表面处理（发黑处理），钢质活塞环使阀门具有精准的调节精度
■ 模块化设计的理念
– 每种阀体都有多种不同焊接方式和尺寸可选
– 仅需更换功能模块就能完成阀门的更新
– 无需更换阀体，就可实现 ICS伺服阀与 ICM电动阀之间的互相替换
■ 手动开启功能
■ ICS 阀是一个多功能阀，可以同时安装数个导阀
■ 所有导阀采用螺纹连接，可直接旋拧于各种尺寸的 ICS主阀上，不需要焊接或单独的导管连接
■ ICS主阀上可以连接压力表，因此可以测量出阀体进口压力
■ ICS主阀阀盖可以从任何方向安装在阀体上而不影响阀门的功能
丹佛斯旗下ICS25-10-15-20先导式伺服阀的技术参数
先导式伺服阀, ICS3 25-5，027H2070
进口接口类型: 对缝焊接, 出口接口类型: 对缝焊接, 连接标准: EN 10220, 进口接口尺寸 [毫米]: 25.0, 出口接口尺寸 [毫米]: 25.0, Kv 值 [立方米/小时]: 1.700
| 毛重 | 4.9 kg |
| 净重 | 3.95 kg |
| EAN | 5702428236614 |
| Cv值 [gal/min] | 2 gal/min |
| Further information | 不包含线圈 |
| Kv 值 [立方米/小时] | 1.7 m³/h |
| UL认证文件名称 | 制冷剂阀门 53R0 |
| 上盖 | 3 个功能模块 |
| 产品名称 | 先导式伺服阀 |
| 产品描述 | 伺服式阀门 |
| 产品系列 | 压力和温度调节阀 |
| 产品配件 | ICM / ICS / ICLX 配件 |
| 先导连接配置 |
P：并行连接 SI-SII：串行连接 |
| 出口接口尺寸 [毫米] | 25 mm |
| 出口接口尺寸 [英寸] | 1 in |
| 出口接口类型 | 对缝焊接 |
| 制冷剂(s) |
R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A 张京 |
| 包装方式 | 单包装 |
| 压力计连接 | 内螺纹带盲塞 |
| 可维修 | ICM / ICS / ICLX 备件 |
| 型号 | ICV Flexline |
| 型号 | ICS3 25-5 |
| 外部先导压力连接 | 焊接变径管（P2 口） |
| 手动操作选项 | 手动打开阀杆 |
| 打开配置 |
已关闭（压差=0 bar） 全开（压差 ≥0.2 bar） |
| 方向 | 直通型 |
| 上限工作压力 [bar] | 52 bar |
| 上限工作压力 [psig] | 754 psig |
| 每包数量 | 1 pc |
| 流体组 | I |
| 流向指示仪 | 带单向箭头压花 |
| 温度范围 [°C] [下限] | -60 °C |
| 温度范围 [°C] [上限] | 120 °C |
| 温度范围 [°F] [上限] | 248 °F |
| 温度范围 [°F] [下限] | -76 °F |
| 目录 | Art. 3, par. 3 |
| 表面涂层 | Zn (TLP) |
| 设备 | |
| 进口接口尺寸 [毫米] | 25 mm |
| 进口接口尺寸 [英寸] | 1 in |
| 进口接口类型 | 对缝焊接 |
| 连接件材质 | 低温铸钢 |
| 连接标准 | EN 10220 |
| 阀体材料 | 低温铸钢 |
| 阀版本 | 标准版本 |
| 阀门操作 | 导阀控制 |
| 零件计划名称 | ICS |
