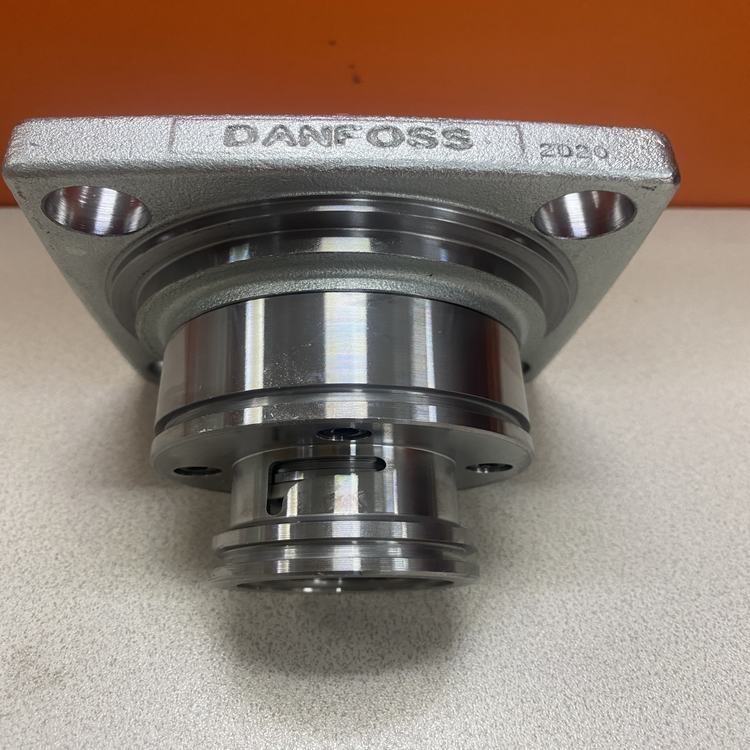

ICM20-25-AB（027H1180）丹佛斯电动操纵阀的介绍
概述：ICM电动阀属于 ICV(工业控制阀门 )家族，是两种成员之一。ICV成员-ICS 伺服工业控制阀门，-ICM 工业控制电动阀门。电动阀包括四个组件构成：阀体、阀盖、功能模块、执行器。在 ICM20-65中阀盖和功能模块是一体的。ICM是由执行器 ICAD(工业控制执行器带显示屏 )直接驱动的电动阀。ICM设计用来调节有相变和没有相变的液体管路膨胀过程或控制干和湿回汽管路和热汽管路的温度或压力。ICM电动阀芯的平衡设计使 ICM从 DN20到DN150全系列只需要三种尺寸的 ICAD执行器就可驱动。ICM电动阀和 ICAD执行器组装很紧凑。
ICM20-25-AB（027H1180）丹佛斯电动操纵阀的特点
■ 专为工业制冷应用场合设计，上限工作压力52 bar g(754psi g)
■ ICM 20-65：适用于所有制冷剂包括氨和二氧化碳和不腐蚀的气体 /液体
■ ICM 100-150：适用于制冷剂氨。其他制冷剂请联系丹佛斯
■ 直接焊接接口
■ 连接方式包括对焊，插焊，铜焊和螺纹连接
■ 耐低温碳钢阀体
■ 重量轻，设计紧凑
■ 阀芯优化设计，并配备 V型流口，可使阀门在部分负荷时能提供较好的调节精度
■ A阀芯抗气蚀阀座
■ 模块化概念 :
― 每个阀体都有多种不同焊接方式和尺寸可选
― 仅需更换功能模块就能完成阀门的更新
― 无需更换阀体，就可实现 ICS伺服阀与 ICM电动阀之间的互相替换
― ICM100-150可提供备件
■ 通过 ICAD执行器或多功能工具可实现手动开启
■ 特氟龙阀板使阀门具有优良的密封性
■ 磁偶 -真正的全密封
ICM20-25-AB（027H1180）丹佛斯电动操纵阀的参数
Kv 值 [立方米/小时]: 0.600
| 毛重 | 1.31 kg |
| 净重 | 1.22 kg |
| EAN | 5702428237666 |
| Cv值 [gal/min] | 0.7 gal/min |
| Kv 值 [立方米/小时] | 0.6 m³/h |
| 产品名称 | 功能模块 |
| 产品描述 | 功能模块 |
| 产品系列 | 压力和温度调节阀 |
| 产品配件 |
ICAD 配件 ICM / ICS / ICLX 配件 |
| 制冷剂(s) |
R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A |
| 包装方式 | 单包装 |
| 可维修 | ICM / ICS / ICLX 备件 |
| 型号 | ICV Flexline |
| 型号 | ICM 20-A |
| 所含部件 |
螺栓/O 型圈 座/O 型圈 |
| 手动操作选项 |
通过 ICAD 设定 通过多功能工具 |
| 打开/关闭时间 [秒] | 3 " |
| 执行机构系统 | ICAD 电机，磁性十字滑环 |
| 每包数量 | 1 pc |
| 用于产品 | ICV 20 |
| 用于产品评论 | 带顶部装置 |
| 阀体材料 | 低温铸钢 |
| 阀门操作 | 电动阀 |
| 零件计划名称 | ICM |
