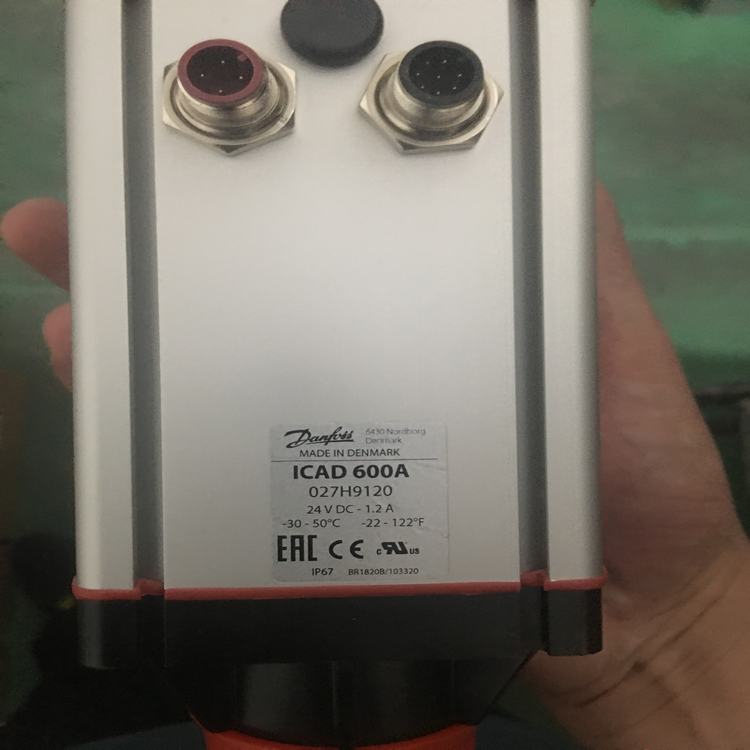

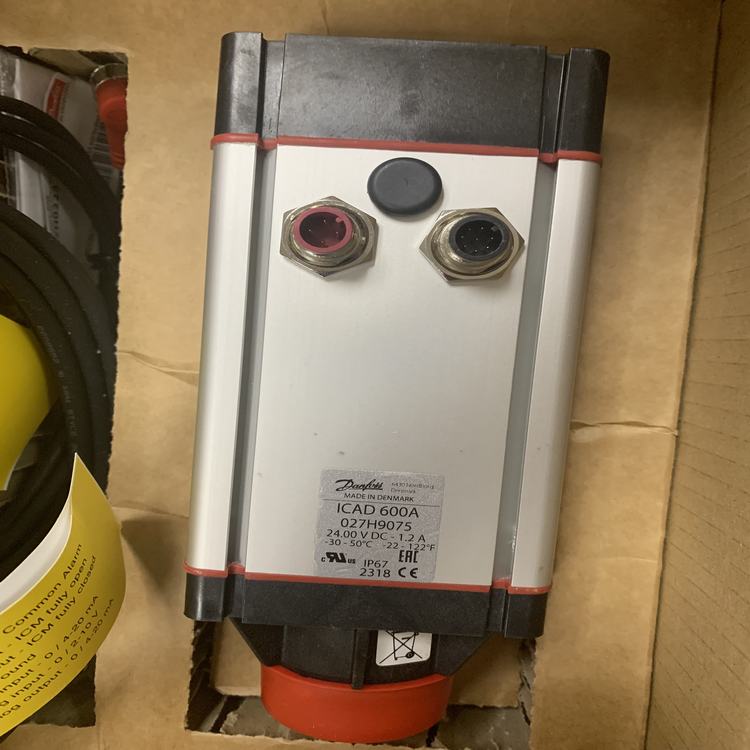

Danfoss-ICAD600A(027H9120)执行器的产品介绍
概述:执行器 ICAD600A、1200A专为 ICM电动阀设计使用。只需三种执行器可以满足电动阀 ICM20到 ICM150。ICAD由调节模拟量信号 (例如 4-20 mA/2-10V)或数字信号开 /关控制。ICAD配有的 MMI(人机界面 ),包括连续显示开度,MMI将给客户更方便的设置程序,其可以满足许多不同的应用。
Danfoss-ICAD600A(027H9120)执行器的特点:
■ 设计专门应用于工业制冷系统。
■ 应用了高速步进马达技术。
■ 七段 LCD显示屏和三个编程按键。
■ 阀的开度可以在 LCD显示器上直接读取。
■ 可以在驱动器上轻松的设定不同的应用 (如改变驱动器的速度,开关,断电安全保护和阀门调节方式等 )
■ 全开到全关的时间: 根据不同的阀门从3~45秒。
■ 可以连续调节或开关调节。
■ 在运行时可以选择多种阀门开关速度。
■ 可查看历史报警。
■ 密码保护
■ 控制信号输入 :4-20 mA, 0-20 mA, 0-10 V, 2-10 V一个或两个数字输入
■ 位置反馈 : 0-20 mA, 4-20 mA(ICM)
■ 三位开关反馈。执行器 ICAD600A、1200A专为 ICM电动阀设计使用。只需三种执行器可以满足电动阀 ICM20到 ICM150。ICAD由调节模拟量信号 (例如 4-20 mA/2-10V)或数字信号开 /关控制。ICAD配有的 MMI(人机界面 ),包括连续显示开度,MMI将给客户更方便的设置程序,其可以满足许多不同的应用。
Danfoss-ICAD600A(027H9120)执行器的参数
型号: ICAD 600A, 用于产品: ICM 20; ICM 25; ICM 32
毛重 | 1.62 kg |
净重 | 1.28 kg |
EAN | 5702428898713 |
Enclosure rating Nema (~) | 6 |
Further information | 数字输出:NPN 晶体管 |
产品名称 | Actuator |
产品描述 | 驱动器 |
产品系列 | 压力和温度调节阀 |
供电电压[V] DC | 24 V |
包装方式 | 单包装 |
型号 | ICAD 600A |
数字输出 (DO) [pc] | 3 pc |
数字输出-上限负载 [毫安] | 50 mA |
数字输出-负载 [欧姆] | 50 Ohm |
数字输出外部电源 [伏] 直流 [上限] | 24 V |
数字输出外部电源 [伏] 直流 [下限] | 5 V |
显示器类型 | LCD |
机箱防护等级 IP | IP67 |
模拟输入电压选项[伏] 直流 (2) [上限] | 10 V |
模拟输入电压选项[伏] 直流 (2) [下限] | 0 V |
模拟输入电流选项[毫安] (2) [上限] | 20 mA |
模拟输入电流选项[毫安] (2) [下限] | 0 mA |
模拟输出选项 [毫安] (2) [上限] | 20 mA |
模拟输出选项 [毫安] (2) [下限] | 0 mA |
每包数量 | 1 pc |
温度范围 [°C] [下限] | -30 °C |
温度范围 [°C] [上限] | 50 °C |
温度范围 [°F] [上限] | 122 °F |
温度范围 [°F] [下限] | -22 °F |
环境温度范围 [°C] [下限] | -30 °C |
环境温度范围 [°C] [上限] | 50 °C |
环境温度范围 [°F] [上限] | 122 °F |
环境温度范围 [°F] [下限] | -22 °F |
用于产品 |
ICM 20 ICM 25 ICM 32 |
电源电压容差 [%] [上限] | 10 % |
电源电压容差 [%] [下限] | -15 % |
电源电压负载 [安培] | 1.2 A |
负载模拟输入电压 [欧姆] | 10000 Ohm |
负载模拟输入电流 [欧姆] | 200 Ohm |
负载模拟输出上限 [欧姆] | 250 Ohm |
