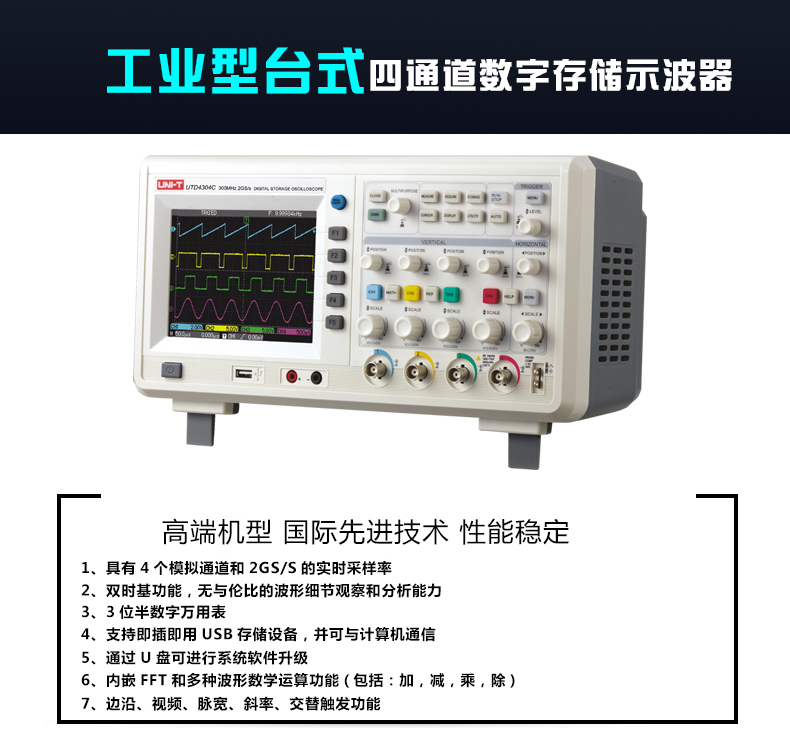

UTD4304C数字存储示波器UTD4000系列工业型台式示波器四通道
UTD4000四通道系列高性价比工业型数字存储示波器
UTD4304C数字存储示波器
主要特点：
1、提供4个模拟通道
2、100MHz/200MHz/300MHz带宽，2GSa/s实时采样率
3、弹出式菜单显示，方便操作
4、内置万用表功能，3位半数字万用表
5、独特的XY方式，可同时显示波形和李沙育图形
6、内置FFT及数字滤波功能
7、双时基功能，***的波形细节观察和分析能力
8、支持即插即用USB存储设备，并可与计算机通信
9、 通过U盘可进行系统软件升级
10、边沿、视频、脉宽、斜率、交替触发功能
11、自动测量24种波形参数和参数测量定制功能
|
型号 |
UTD4304C |
|
|
通道 |
4 |
|
|
采样率 |
2GS/s |
|
|
模拟带宽 |
300MHz |
|
|
存储深度 |
24kpts(每通道) |
|
|
垂直灵敏度 |
2mV/div～5V/div |
|
|
时基范围 |
1ns/div～50s/div |
|
|
触发 |
||
|
触发频率计 |
6位触发频率计 |
|
|
触发类型 |
边沿、脉宽、视频、斜率、交替 |
|
|
触发电平范围 |
内部 |
距屏幕中心&plu***n;8div |
|
EXT |
&plu***n;800mV |
|
|
EXT/5 |
&plu***n;4V |
|
|
释抑范围 |
96ns~1.5s |
|
|
边沿触发 |
||
|
边沿类型 |
上升、下降、上升&下降 |
|
|
脉宽触发 |
||
|
触发模式 |
正脉宽 (大于,小于,等于)；负脉宽 (大于,小于,等于) |
|
|
脉冲宽度范围 |
20ns~10s |
|
|
视频触发 |
||
|
信号制式和行/场 |
支持标准的NTSC和PAL广播制式, |
|
|
斜率触发 |
||
|
触发模式 |
(大于,小于,等于)正斜率、(大于,小于,等于)负斜率 |
|
|
压摆率范围 |
40pV/μs～50V/μs |
|
|
测量 |
||
|
光标 |
手动模式 |
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) |
|
***模式 |
波形点的电压值和时间值 |
|
|
自动测量 |
允许在自动测量时显示光标 |
|
|
自动测量 |
幅值、***大值、***小值、顶端值、底端值、中间值、峰峰值、幅度、平均值、均方根值、周期均方根值、面积、周期面积、频率、周期、上升沿、下降沿、正脉宽、负脉宽、突发脉宽、过冲、预冲、占空比、负占空比、正占空比、延迟（ ***测量）、相位（***测量） |
|
|
数学操作 |
加、减、乘、除、反相 |
|
|
存储波形 |
10组波形、10种设置 |
|
|
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
|
采样点 |
1024 points |
|
|
李沙育图形 |
带宽 |
100MHz |
|
其它 |
||
|
接口功能 |
USB-Host、USB-Device、DMM |
|
|
一般参数 |
||
|
电源 |
100～240VACrms，50Hz/60Hz |
|
|
LCD尺寸 |
5.7英寸TFT LCD, QVGA(320×240) |
|
|
机身颜色 |
***白+*** |
|
|
机身重量 |
3.8 kg |
|
|
机身尺寸 |
337mm×190mm×180mm |
|
|
标准配件 |
探头×4 (1:1,10:1可切换)、电流/电压转换器×2、万用表表笔×2、国标电源线、USB数据线、软件光盘 |
|
|
可选配件 |
LAN模块：UT-M06 |
|
|
标准包装 |
纸箱 |
|
|
标准包装数量 |
2台 |
|
|
标准包装尺寸 |
540mm×425mm×325mm |
|
|
机身重量 |
13.7 kg |
|
|

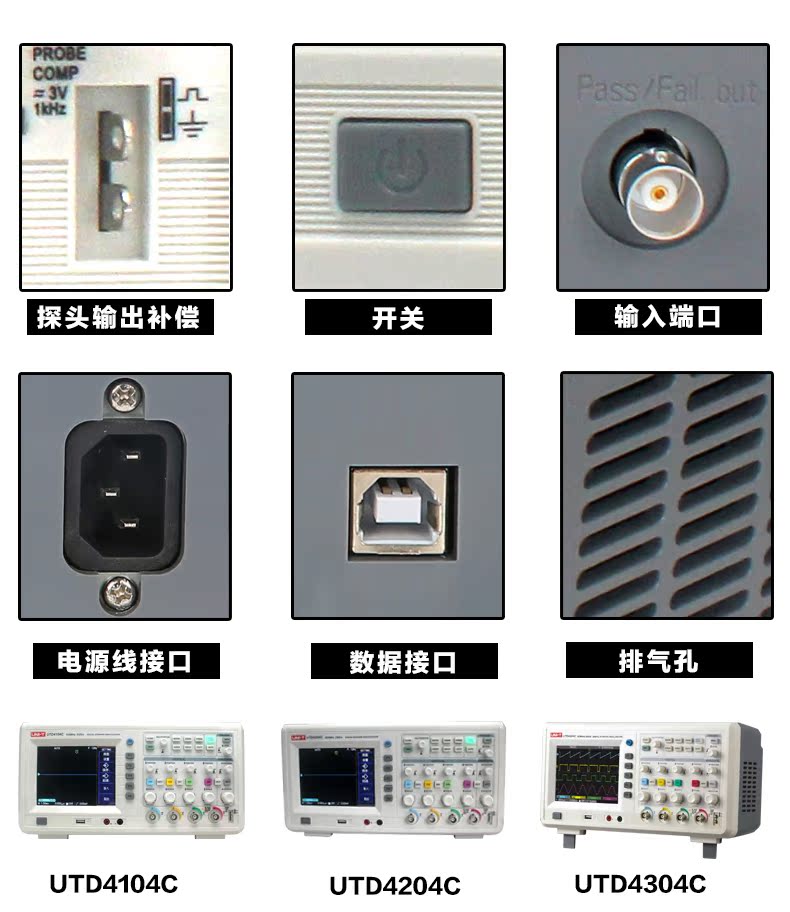

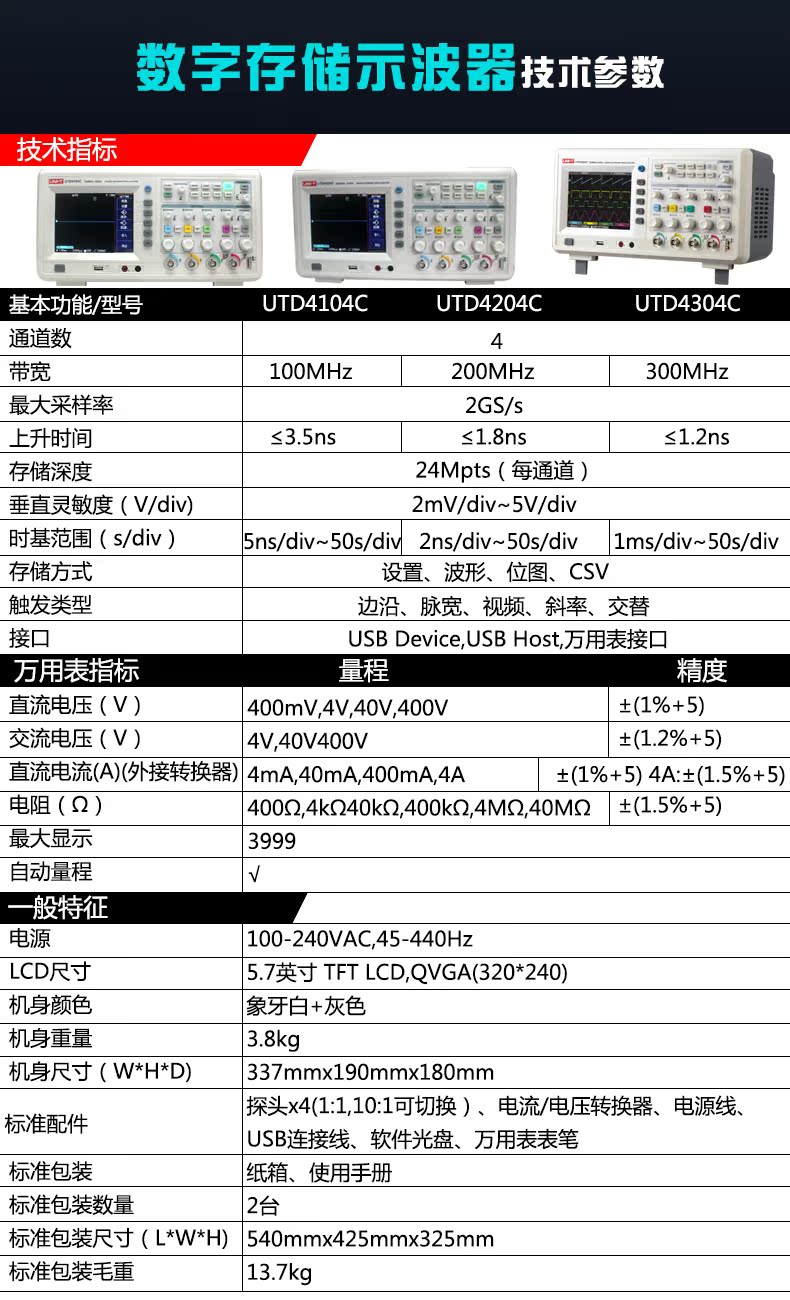

型号 |
UTD4104C |
UTD4204C |
UTD4304C |
|
|
通道 |
4 |
|||
|
采样率 |
2GS/s |
|||
|
模拟带宽 |
100MHz |
200MHz |
300MHz |
|
|
存储深度 |
24kpts(每通道) |
|||
|
垂直灵敏度 |
2mV/div～5V/div |
|||
|
时基范围 |
5ns/div～50s/div |
2ns/div～50s/div |
1ns/div～50s/div |
|
|
触发 |
||||
|
触发频率计 |
6位触发频率计 |
|||
|
触发类型 |
边沿、脉宽、视频、斜率、交替 |
|||
|
触发电平范围 |
内部 |
距屏幕中心&plu***n;8div |
||
|
EXT |
&plu***n;800mV |
|||
|
EXT/5 |
&plu***n;4V |
|||
|
释抑范围 |
96ns~1.5s |
|||
|
边沿触发 |
||||
|
边沿类型 |
上升、下降、上升&下降 |
|||
|
脉宽触发 |
||||
|
触发模式 |
正脉宽 (大于,小于,等于)；负脉宽 (大于,小于,等于) |
|||
|
脉冲宽度范围 |
20ns~10s |
|||
|
视频触发 |
||||
|
信号制式和行/场 |
支持标准的NTSC和PAL广播制式, |
|||
|
斜率触发 |
||||
|
触发模式 |
(大于,小于,等于)正斜率、(大于,小于,等于)负斜率 |
|||
|
压摆率范围 |
40pV/μs～50V/μs |
|||
|
测量 |
||||
|
光标 |
手动模式 |
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) |
||
|
***模式 |
波形点的电压值和时间值 |
|||
|
自动测量 |
允许在自动测量时显示光标 |
|||
|
自动测量 |
幅值、***大值、***小值、顶端值、底端值、中间值、峰峰值、幅度、平均值、均方根值、周期均方根值、面积、周期面积、频率、周期、上升沿、下降沿、正脉宽、负脉宽、突发脉宽、过冲、预冲、占空比、负占空比、正占空比、延迟（ ***测量）、相位（***测量） |
|||
|
数学操作 |
加、减、乘、除、反相 |
|||
|
存储波形 |
10组波形、10种设置 |
|||
|
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
||
|
采样点 |
1024 points |
|||
|
李沙育图形 |
带宽 |
100MHz |
||
|
其它 |
||||
|
接口功能 |
USB-Host、USB-Device、DMM |
|||
|
一般参数 |
||||
|
电源 |
100～240VACrms，50Hz/60Hz |
|||
|
LCD尺寸 |
5.7英寸TFT LCD, QVGA(320×240) |
|||
|
机身颜色 |
***白+*** |
|||
|
机身重量 |
3.8 kg |
|||
|
机身尺寸 |
337mm×190mm×180mm |
|||
|
标准配件 |
探头×4 (1:1,10:1可切换)、电流/电压转换器×2、万用表表笔×2、国标电源线、USB数据线、软件光盘 |
|||
|
可选配件 |
LAN模块：UT-M06 |
|||
|
标准包装 |
纸箱 |
|||
|
标准包装数量 |
2台 |
|||
|
标准包装尺寸 |
540mm×425mm×325mm |
|||
|
机身重量 |
13.7 kg |
|||
