1 概述
1.1KHJ0.5/12煤矿用本质安全型急停开关适用于煤矿井下、可实现带式输送机事故时紧急停车用，适用于煤矿有***、煤尘******的环境与与KT001-K-1矿用隔爆兼本质安全型通用控制器配套使用。
1.2型号的组成及代表意义
1.3防爆型式为：矿用本质安全型 防爆标志为：ExibI。
1.4外壳防护等级：IP54
1.5使用环境条件
1.5.1 急停开关在下列条件中应能正常工作：
a.环境温度为0～+40℃；
b.平均相对湿度：不大于95%（25℃）；
c.大气压为80～106kPa；
d.振动：加速度50m/s2；
e.冲击：峰值加速度500 m/s2；
f.煤矿井下无***绝缘的腐蚀性气体的场合；
g.用于具有***煤尘等***性混合物的***场所；
1.5.2 急停开关能承受的***恶劣的贮运气候条件为：
高温：+60℃；
低温：-40℃；
平均相对湿度：95%（+25℃）。
2 结构特征与工作原理

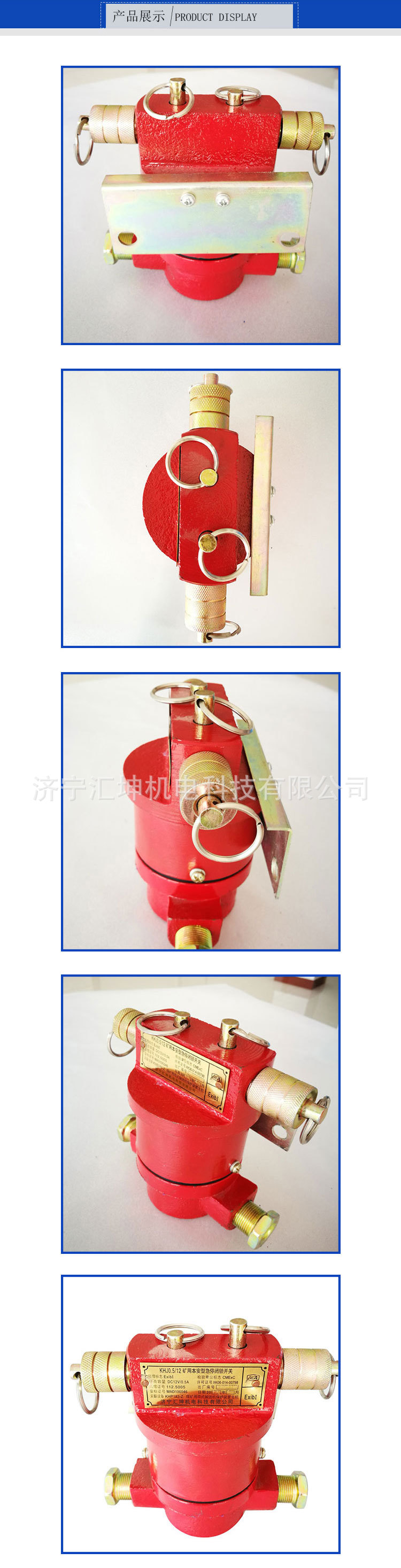

2．1结构
外壳采用铸造成型，体积小、重量轻。操作拉杆转动灵活可靠。金属零部件进行防锈、防蚀处理，紧固件具有防止自动松脱的措施。
2．2工作原理
急停传感器拉杆受动作力作用后立即动作输出控制信号并锁定，必须在人工复位后方可***。
2.3主要技术参数
2.3.1 动作行程： 15mm 误差：&plu***n;3mm
2.3.2 动作力： 50～100N
2.3.3 复位力： 40～80N
2.3.4 接触电阻： 闭合接点的接触电阻不大于0.1Ω。
2.3.5动作性能
开关受动作力作用后立即动作并锁定，必须在人工复位后方可***。
2.3.6接点容量：DC12V/0.5A
3 外形尺寸及质量
3.1 外形尺寸：156mm×91mm×181mm
3.2 重量： 2kg
4 安装使用
4.1用户可根据需要选择电缆外径8～10mm的矿用橡套电缆3×1.5接线,与主机的距离<1km，使用矿用橡套电缆，其分布电容小于0.1μF/km、分布电感小于1mH/km。
4.2沿带式运输机安装急停，并把相邻两个急停开关的动作拉环用铁丝（钢丝绳）连接起来。
4.3带式输送机事故解除后必须在人工复位后***，急停开关才能***正常状态.
5 使用注意事项
5.1使用的电源和***上的额定电压符合。
5.2警示语
a．只能接入经过***联检合格的装置中。
b.使用的电源和铭牌上的额定电压符合
c.不使用时，进线嘴必须按要求封堵。
