船用电动式温度自动调节阀

产品编号：7421661 更新时间：2017-07-23

价格：

¥3200.00

上海海靡阀门有限公司

主营业务：专业生产船用阀门-不锈钢阀门-青铜阀门-船用阀门生产厂家
公司官网：http:/www.haimivalve.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

lectric Automalic Temperature Regulating Valve

概述 Introduction

电动式温度自动调节阀（简称电动温控阀），用于船用动力装置、陆用动力装
置冷却系统的高精控制，动作灵敏，控制***，主要运用于淡水、海水和主辅机油
系统冷却。温度任意设定，报警功能齐全，适合计算机集中控制。

Electrodynamic Automatic Temperature Control Valve (Brief name is EATCV) is suitable for temperature control of marnr power equipment, triphib power equipment refrigeration system temperature system of marive & ***hore power unit and also mainly suitable for coding of fresh water, sea water, system of main machinery and auxiliary machinery. Such as diesel engine, trubine, genetator or lubricant equipment etc. It has the features of quick reaction highly accuracy, temperature setting at will and h***ing alarm function, suctable to be controlled by computer.

技术指标 Main Technical Parameters

1、电动温控阀的控制精度：&plu***n;1℃ Control accuracy electrodynamic automative temperature control valve: &plu***n;1℃

2、在0～120℃范围内任意设定 The setting temperature can be from 0℃ to 120℃

3、电动温控阀的相对泄漏量不大于额定容量的3% Elative leakage for electrodynamic automative temperature control valve is not more than 3%

4、电动温控阀具有应急手动控制装置 EATCV hao marrual handel for emergency

5、本产品的执行标准 GB/T3389-92 Itexecwtes the standard GB/T3389-92

电动阀外形安装尺寸 Outline and sizes

电动阀外形及安装尺寸 Outline and sizes

型号 Type	通径 DN(mm)	A	B	C	D1	D2	D3	E	T(kg)
DZF-65	65	254	200	495	185	145	4×ф18	20	38
DZF-80	80	254	200	510	200	160	8×ф18	22	42
DZF-100	100	298	219	530	220	180	8×ф18	24	56
DZF-125	125	328	254	560	250	210	8×ф18	24	63
DZF-150	150	368	289	600	285	240	8×ф23	24	88
DZF-200	200	454	367	693	340	295	8×ф23	26	114
DZF-250	250	558	439	742	395	350	12×ф23	28	186
DZF-300	300	668	514	805	445	400	12×ф23	28	253
DZF-350	350	738	569	830	505	460	16×ф23	30	315
DZF-400	400	832	631	954	565	515	16×ф27	32	449

法兰标准 JIS B2212-1999.10K预留接线、维护空间尺寸(Flange standard):DIN 2532-200 1.0Mpa(Wiring and maintenance space maintained:170)

温度控制仪

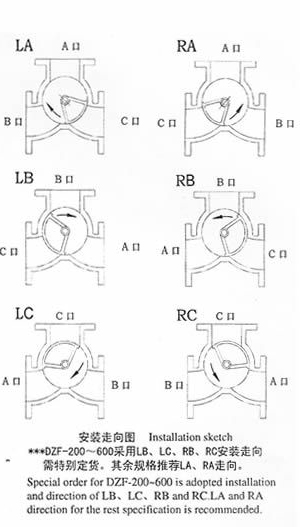

安装走向图 Installation sketch

***DZF-200～600采用LB、LC、RB、RC安装走向需特别定货。其余规格推荐LA、RA走向。

Specital order for DZF-200～600 is adopted installation and direction of LB、LC、RB and RC.LA and RA direction for the rest specification is recommended.
