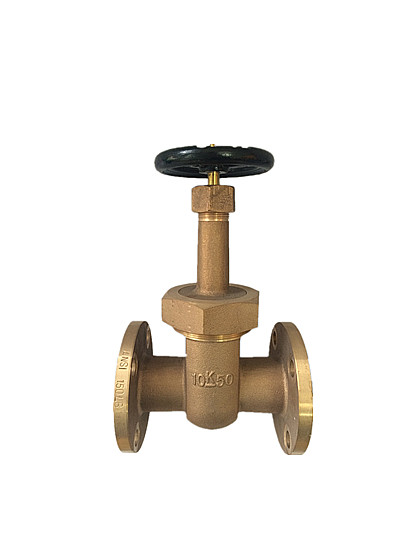

ANSI 150LB船用青铜闸阀 JIS10K船用青铜闸阀 船用美标法兰青铜闸阀
产品品简介：
ANSI150LB青铜闸阀：青铜材质，有***的耐磨性和耐腐蚀性,铸造性能和气密性较好，广泛运用于较高负荷零件，如轴瓦，泵体，船用螺旋，石油化工行业、船舶行业等。
青铜闸阀按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，按阀杆的螺纹位置可 分明杆闸阀和暗杆闸阀。明杆青铜美标闸阀，暗杆青铜美标闸阀，
美标青铜闸阀的启闭件是闸板，闸板的运动方向与流体方向垂直，所以美标青铜闸阀只能作全开或全关，不能调节和节流。
应用范围：
ANSI150LB美标法兰青铜闸阀：连接形式：法兰，主体材料：锡青铜，铝青铜，公称通径：DN15-DN200适用介质：海水，蒸汽，油品等，密封形式：硬密封型，外型：中型，流动方向：双向，驱动方向：手动 压力环境：常压 工作温度：常温
技术规范：
阀体材料：锡青铜，铝青铜，镍铝青铜，C83600，C95800
操作方式：手动（Manual），齿轮传动(Gear)，电动Electric，气动(Pneumatic)等。
工作压力：125LB 150LB 200LB 300LB 5K 10K 16K
优点：１．结构长度合理，制造工艺好，造型美观。
２．流体介质的阻力较小，密封面手介质的冲刷和侵蚀小
 ３．介质流向部受限制，不扰流，不降低压力
４．密封效果佳，开关轻巧，弹性记忆佳，使用寿命长。
５．精密铸造，保证阀门的密封型,性能优良
规范：
设计制造：ANSI B 16.34 JIS B 2073/JIS B2083
结构长度：ANSI B 16.10 JIS B 2002
法兰尺寸：ANSI B 16.5 JIS B2212/JIS B 2214
检验测试：API 598
主要零件材料:
|
||||||||||||||
船用日标液动铸钢法兰闸阀JIS F 7102
船用日标青铜法兰闸阀JIS F 7367、JIS F 7368、CBM1090-81
船用日标铸铁法兰闸阀JIS F 7363、JIS7364、JISF7369、CBM1091-81、CB/T4026-2005(5K)
船用日标5K10K铸钢法兰闸阀JIS F 7363C JISF7366、CBM1092-81、CB/T4027-2005(10K) DN50-DN400A
船用法兰铸铁闸阀 CB/T465-1966、CB/T465-1995
船用法兰铸钢闸阀 CB/T466-1995
船用法兰青铜闸阀 CB/T467-95 、CB901-79（P30法兰青铜闸阀）
船用法兰油轮闸阀 GB/T1857-80 CB/T3591-94
船用法兰不锈钢闸阀 CB/T3955-2004
,船用德标闸阀 DIN3202-F1/F4，
内螺纹闸阀CB3124-82
船用法兰美标锻钢闸阀ANSI API，船用液动刀型闸阀，船用国标法兰锻钢闸阀
船用日标闸阀船用日标青铜/铸铁/碳钢闸阀JIS F7102 F7367 F7368 F7363 F7364 F7369 F7366 CBM1090-81
公称压力；PN5K 10K 16K
适用介质；海水，淡水，滑油和温度不高于300℃的水蒸气
主要材料说明：阀体材料为锡青铜，阀杆材料为铝青铜，阀盘为锡青铜，密封PTFE.
船用日标5K10K铸钢法兰闸阀JIS F 7363C JISF7366、CBM1092-81、CB/T4027-2005(10K) DN50-DN400A
公称压力；PN5K 10K 16K
公称通径DN50-DN400
适用介质，海水，淡水，滑油，不高于300℃的蒸汽。
主要零件材质说明：阀体、阀盖、阀芯材质为ZG230-450，手轮材质为HT200，阀杆为1Cr12，阀体密封圈材料为H2Cr13
日标船用法兰铸铁0.5MPa闸阀JIS F7363 CB/T4026-2005 CBM1091-81
公称压力；PN5K 10K 16K
公称通径DN50-DN600
适用介质，海水，淡水，滑油，不高于220℃的蒸汽。
主要零件材质说明：阀体、阀盖、阀芯和手轮为灰铸铁，阀杆为不锈钢，阀体密封圈材料为焊不锈钢。
船用铸铁16Kgf/c㎡闸阀F7369
船用日标法兰铸铁/铸钢闸阀JIS F7363 F7364 F7369 F7363C F7366
公称压力；PN5K 10K 16K 20K 30K40K
适用介质，海水，淡水，滑油，不高于300℃的水蒸汽。
阀体；灰铸铁/铸钢，阀杆；锡青铜，手轮；灰铸铁公称通径DN50-DN500
船用法兰铸铁闸阀CB/T465-1966、CB/T465-1995、CBM1091-81
公称压力(MPa)：0.25, 0.4, 0.6
公称通径：DN50-DN500
适用介质：淡水、滑油、燃油
法兰连接标准：A型按照GB/T569-65,AS按照GB2501-89的闸阀
材料：本体、盖、阀芯为HT200,阀杆、方螺母QA19-2
船用法兰铸钢闸阀CB/T466-95、CBM1092-81
公称压力(MPa)：0.25, 0.4, 0.6, 1.0
公称通径：DN50-DN500
适用介质：淡水、滑油、燃油
法兰连接标准：A型按照GB/T569-65,AS按照GB2501-89的闸阀
材料：本体、盖、阀芯为ZG230-450,阀杆的材料为2Cr13,方螺母QA19-2
船用法兰青铜闸阀CB/T467-1995
公称压力（MPa）：0.25，0.4，0.6
公称通径：DN40-DN500
适应介质：海水、淡水、滑油，燃油
法兰连接标准：A型按照GB/T569-65,AS按照GB2501-89的闸阀
材料：本体、盖、阀芯为ZCuSn10Zn2,阀杆的材料为2Cr13,方螺母QA19-2
船用法兰油轮闸阀 GB/T1857-80 CB/T3591-94
公称压力：1.0MPa
公称通径：DN80-DN400
型式：A AS型，B BS型
适应介质：海水、淡水、油类
材质：本体、阀盖QT400-15或铸钢 阀芯ZG230-450阀杆、螺母为CuAl9Mn2密封圈为不锈钢2Cr13、1Cr18Ni9Ti
船用内螺纹青铜闸阀CB/T3124-82
本标准产品适用于海水、淡水、空气、燃油、滑油及蒸汽250℃等介质的船舶管路系统公称压力：1.6MPa
公称通径：DN15-DN50
材料：阀体、阀盖、阀板材料：铸锡青铜ZQSn10-2 CB 883-78阀杆材料：铝青铜QA1 9-2 YB 458-71
公称压和力试验压力按GB1048-70 其他技术条件按GB600-82
船用法兰不锈钢闸阀CB/T3955-2004
适用介质:海水，淡水，滑油，燃油。适用介质：温度不低于-165℃的腐蚀性介质
型式:A型AS型
公称压力:0.25MPa、0.4MPa、0.6MPa
公称通径:DN50-DN500.
主要零件材质说明：阀体、阀盖、阀芯阀杆及紧固件材质为不锈钢，填料、垫片材质为聚四氟乙烯
船用ANSI API型美标闸阀
型式：A型，AS型
公称通径：DN15-DN1200
公称压力；PN0.25、0.4、0.6、1.0、1.6、2.5MPA、125LB、150LB、300LB
适用介质：海水，淡水，滑油，燃油，温度不高于300℃的水蒸气。
主要零部件材质：阀体：铸铁/铸钢/不锈钢/铝青铜；阀杆材质为铝青铜/不锈钢；阀盘材质为铝青铜/不锈钢。
船用DIN型闸阀DIN3202-F1/F4
公称压力PN1.0-1.6，
适用介质；水、油、蒸气，
工作温度：0-80℃
公称通径；DN40-DN1200,
材质：阀体、阀盖、轴盖为球墨铸铁，闸门为球铁外覆EPDM，阀杆为不锈钢，螺栓、螺母为镀锌，密封圈，"O"型密封圈为NBR，止推垫、轴套为锡青铜，手轮：铸铁。
