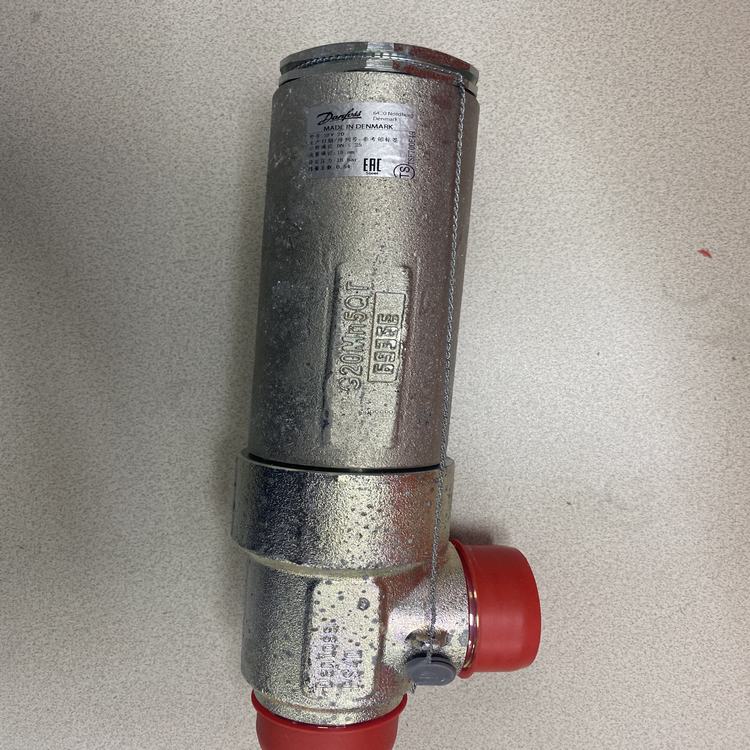

丹佛斯旗下TUV.SV.17-SFV20-DN25安全减压阀的产品介绍
概述：SFV 20-25角型安全阀是典型的背压式泄压阀，特别为保护容器或其他部件不超压而设计。阀门设计满足制冷安装严格的质量要求和安全需求，及其他国际等级认证要求。在制冷系统中，推荐作为内、外部安全阀使用。弹簧外壳关闭紧密以防止制冷剂泄漏。阀门的进口直径是 :18mm(3/4 in.) SFV 20，23mm(1in.) SFV 25，可以提供设定压力从 10到 25 bar g (145到363 psi g)的阀门。每个阀门可提供 TÜV 压力设定证书的标准压力设定的安全阀。
丹佛斯旗下TUV.SV.17-SFV20-DN25安全减压阀的技术参数
■ 制冷剂
适用于制冷剂氨、氟利昂、二氧化碳 (与密封材料兼容 )。不推荐用于可燃的碳氢化合物。如果需要更详细信息，请联系当地丹佛斯销售公司。
■ 压力
压力设定范围：10 - 25 bar g (145 - 363 psi g)。如果需要更详细信息，请联系当地丹佛斯销售公司。
■ 安全阀设计为 :强度测试：43 bar g (624 psi g)安全性泄漏：与设定压力相同
重要 : SFA 安全阀是背压相关的安全阀 (如果背压大于大气压力 , 阀门的开启压力将会大于设定压力 )。在某些情况下，例如震动 (必须避免 )，压力交变时可能会导致阀门的关闭和运行压差增大。
■ 压力设定
制冷机组的工作压力必须至少比安全阀设定压力小 15%。这将确保安全阀启动后可以顺利回座。
■ 温度范围–30℃ /+100℃ (–22℉ /+212℉ )
压力设定 [巴]: 18, 连接类型: G, 进口接口尺寸 [英寸]: 1 1/4 in, 出口接口尺寸 [英寸]: 1 1/2 in, 压力证书: 包含 Danfoss 证书
| 毛重 | 4.09 kg |
| 净重 | 3.97 kg |
| EAN | 5702428193498 |
| Certified Coef of Disc | 0.54 kg |
| 产品名称 | 安全泄压阀 |
| 产品描述 | 安全泄压阀 |
| 产品系列 | 安全泄压阀 |
| 出口接口尺寸 [英寸] | 1 1/2 in |
| 制冷剂(s) |
R134a R170 R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A |
| 包装方式 | 单包装 |
| 压力设定 [巴] | 18 bar |
| 压力设定 [磅英寸表压] | 261 psig |
| 压力证书 | 包含 Danfoss 证书 |
| 型号 | SFV 20 |
| 审批 |
CE 认证 EAC TS |
| 接口尺寸 [毫米] | 20 mm |
| 方向 | 角型 |
| 标称直径 | DN < 25 |
| 每包数量 | 1 pc |
| 流体组 | I |
| 流量直径 [毫米] | 18 mm |
| 流量直径 [英寸] | 0.709 in |
| 流量面积 [平方毫米] | 254 mm² |
| 流量面积 [平方英寸] | 0.394 in² |
| 温度范围 [°C] [下限] | -30 °C |
| 温度范围 [°C] [上限] | 100 °C |
| 温度范围 [°F] [上限] | 212 °F |
| 温度范围 [°F] [下限] | -22 °F |
| 目录 | IV |
| 设备 | |
| 进口接口尺寸 [英寸] | 1 1/4 in |
| 连接 内/外螺纹 | 外置 |
| 连接尺寸 [in] | 3/4 in |
| 连接标准 | ISO 228-1 |
| 连接类型 | G |
丹佛斯旗下TUV.SV.17-SFV20-DN25安全减压阀的安装方法
焊接
焊接接头过程中，接头必须从阀门上拆下焊接（图5）。焊接过程中，需要保证焊料和焊接方法适用于阀体的材质，选择合适的焊料和正确的焊接方法。焊接后阀体内需要认真清理，确保安装前焊渣已清理干净。为避免焊渣及污垢进入阀体和功能模块。装配完成后请一定确保SFV&SFA系列安全阀内部不受外部附加应力。
装配
安装阀门之前，清除管道和阀体里的焊渣和污垢。如图6所示安装阀门。
颜色和标示

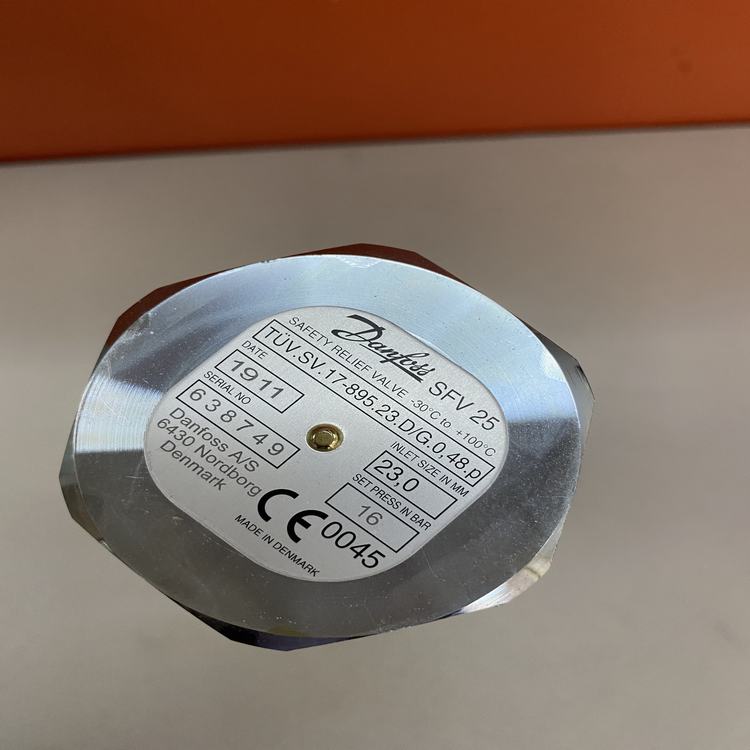

SFV&SFA系列安全阀已在出厂前进行了镀锌铬防锈处理。然而此处理没有覆盖到阀门的焊接连接部分。如果需要做进一步防腐蚀保护，可以为阀门喷漆处理。阀门的精准标识位于阀门端盖的信息识别（ID）牌上。阀门在安装和组装之后，必须涂上一种合适的保护涂层来防止外表面腐蚀。建议在重新喷漆时，做好对信息识别（ID）牌的保护。请使用丹佛斯原厂的配件（填料函、O型圈和垫片）进行更换。更换备件请提前确认新备件的材质是否适用于相关制冷剂。如有任何疑问，请联系丹佛斯当地。图纸只是用来演示，不能用来测量和加工。
