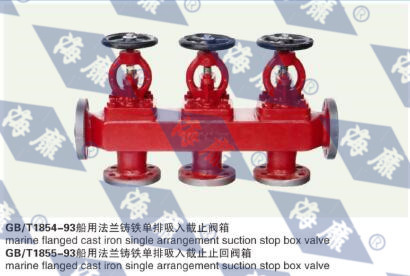

船用阀门GB/T 1855-93 法兰铸铁单排吸入截止止回阀箱 R型 S型
1 、主题内容与适用范围
本标准规定了法兰连接尺寸按GB 569,GB 2501的船用法兰铸铁单排吸入截止止回阀箱(以下简
称吸人截止止回阀箱)的产品分类、技术要求、试验方法、检验规则、标志和包装。
本标准适用于介质为海水、淡水的船舶管路系统。
2、弓I用标准
GB 569 船用法兰连接尺寸和密封面
GB 600 船舶管路阀件通用技术条件
GB 2501 船用法兰连接尺寸和密封面(四进位)
GB 3032 船舶管路附件的标志
ZB/T U52 001 船用铸造阀件壁厚
3、产品分类
3.1 吸人截止止回阀箱的型式规定如下:
R型 — 法兰连接尺寸按GB5 69的二联吸入截止止回阀箱;
RS 型 — 法兰连接尺寸按GB2 501的二联吸入截止止回阀箱
S型 — 法兰连接尺寸按GB5 69的三联吸入截止止回阀箱;
SS 型 — 法兰连接尺寸按GB2 501的三联吸人截止止回阀箱。
3.2 吸入截止止回阀箱的基本参数按表1.
表1
型式 公称压力PN/Mpa 公称通径DN,inn' mm
R,RS 1.0 40/50-150/200
S,SS 0.6 200/250--250/300
3.3 吸入截止止回阀箱的结构尺寸
3.3.1门 吸入截止止回阀箱的结构型式和支座位置按图1和图2.
3.3.2 R型'S型的吸入截庄止Ial阀 箱的结构尺寸按表2.
3.3.3 RS型,SS型的吸入截[t止回阀箱的结构尺寸按表3.
类型(通道位置)：三通式 标准：国标 公称通径：DN40/50-DN250/300（mm）
工作温度：低温 材质：铸铁 流动方向：换向
压力环境：低压 零部件及配件：阀杆,手轮 型号：GB/T 1855-93
形态：其他 规格：GB/T 1855-93 R40/50 连接形式：法兰
品牌：瓯江阀门 适用介质：海水,淡水 驱动方式：水力控制
外形：中型
船用阀门GB/T 1855-93 法兰铸铁单排吸入截止止回阀 单联
本阀门适用于介质为海水、淡水的船舶管路系统，基本参数为下表：
型 式 公 称 压 力PN/MPa 公 称 通 径DN/mm
R、RS 1.0 40/50-150/200
S、SS 0.6 200/250-250/300
零部件基本材料如下表：
零 件 名 称 材 料
名 称 牌 号 标 准 号
阀体、阀盖 灰铸铁 HT 200 GB 9494-88
阀 盘 铸锡青铜 ZQSn5-5-5 CB 883-83
阀 杆 铝青铜 QA19-2 GB 4429-84
阀 座 铸铝青铜 ZQA19-2 CB 883-83
