当前位置：首页 >> 陶瓷阀门 >> 陶瓷球阀 >> 陶瓷气动偏心半球阀
陶瓷球阀

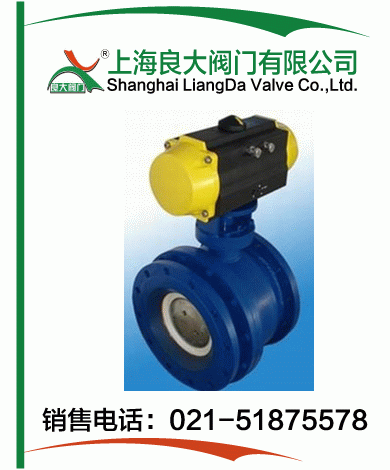

| 陶瓷气动偏心半球阀 |
 |
产品名称： | 陶瓷气动偏心半球阀 | |||||
| 型号： | PQ640TC | ||||||
| 口径： | DN50-500 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【陶瓷气动偏心半球阀】 | |||||||
陶瓷气动偏心半球阀详细介绍
陶瓷气动偏心半球阀产品概述：
PQ640TC陶瓷气动偏心半球阀利用偏心阀体、偏心球体、阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。特别适用于钢铁业，洗选矿、电站、除灰等行业，矿料浆液，灰渣浆液等介质。阀门的阀座和半球体的密封面均采用工程陶瓷、硬度高、耐冲蚀、寿命长。适用于含有粉状颗粒的固液混合介质，作启闭用；半球体为固定球式，刚性好。形状为V形半球，体积小，重量轻；阀座密封面与半球密封面间距具有可调性，故阀门在使用一定时间后，密封面间距可再进行调整，延长阀门寿命；阀门在全开时，阀体通道完全畅通，介质流阻小。
陶瓷气动偏心半球阀应用规范：
|
设计与制造 |
GB/T 12224 |
|
|
连接端尺寸 |
结构长度 |
GB12221 |
|
法兰尺寸 |
GB/T9113 |
|
|
检验与试验 |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
GB/T 12230 |
|
|
标志 |
GB/T 12220 |
|
|
供货 |
GB/T 12252 |
|
陶瓷气动偏心半球阀零件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀盖 |
WCB |
7 |
压圈 |
WCB |
|
2 |
垫片 |
氟橡胶 |
8 |
螺栓 |
20# |
|
3 |
阀体 |
WCB |
9 |
密封垫片 |
氟橡胶 |
|
4 |
半球体 |
WCB |
10 |
支架 |
WCB |
|
5 |
阀座 |
结构陶瓷 |
11 |
驱动装置 |
成品件 |
|
6 |
密封圈 |
结构陶瓷 |
12 |
|
|
陶瓷气动偏心半球阀连接尺寸：
|
型号 |
PN(Mpa) |
DN (mm) |
H |
L |
D |
D1 |
D2 |
n-d |
C |
F |
|
PQ640TC |
1.6 |
50 |
230 |
124 |
165 |
125 |
100 |
4-Φ18 |
16 |
3 |
|
PQ640TC |
65 |
237 |
145 |
185 |
145 |
120 |
4-Φ18 |
18 |
3 |
|
|
PQ640TC |
80 |
260 |
165 |
200 |
160 |
135 |
8-Φ18 |
20 |
3 |
|
|
PQ640TC |
100 |
270 |
194 |
220 |
180 |
156 |
8-Φ18 |
20 |
3 |
|
|
PQ640TC |
125 |
320 |
210 |
250 |
210 |
185 |
8-Φ22 |
22 |
3 |
|
|
PQ640TC |
150 |
340 |
229 |
285 |
240 |
211 |
8-Φ22 |
26 |
3 |
|
|
PQ640TC |
200 |
390 |
243 |
340 |
295 |
265 |
8-Φ23 |
26 |
3 |
|
|
PQ640TC |
250 |
420 |
297 |
405 |
355 |
319 |
8-Φ26 |
30 |
3 |
|
|
PQ640TC |
300 |
510 |
338 |
460 |
410 |
375 |
8-Φ26 |
30 |
4 |
