造船用-小轴传动装置元件
Element Of tran***ission gear for ***all shaft
本标准适用于操纵主轴方头边长为9-36mm的小轴传动装置
船用小轴传动装置元件-圆形末端接头,不锈钢圆形末端接头E1-21 CB/T3791-1999
船用小轴传动装置元件-圆形末端接头E1-19 CB/T3791-1999
船用小轴传动装置元件-管子及轴用万向接头,不锈钢万向接头D2-21 CB/T3791-1999
船用小轴传动装置元件-操纵头-带行程指示器的甲板套筒操纵头,不锈钢操纵头A1-21 CB/T3791-1999
船用小轴传动装置元件-套筒扳手T-S14 CB/T3791-1999

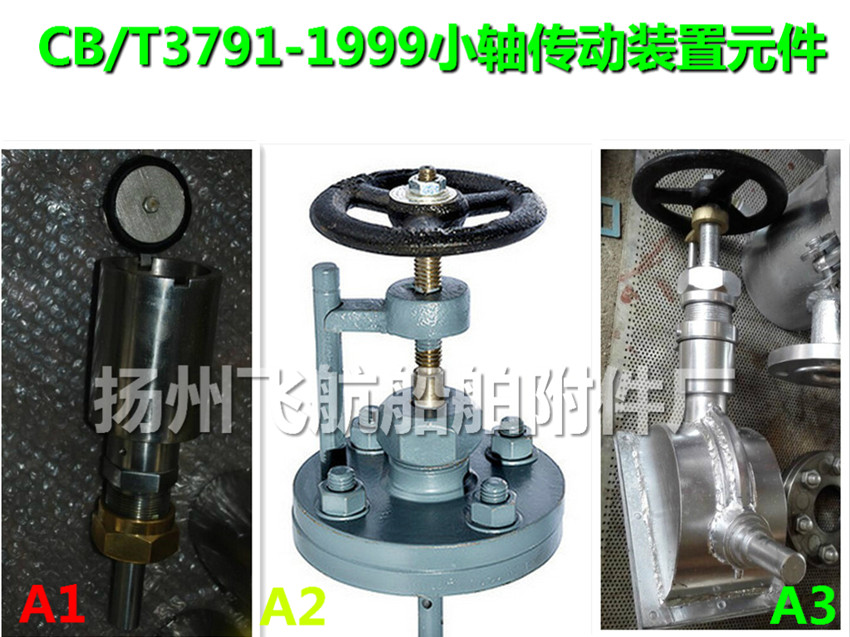

①船用操纵头-甲板操纵头 分类如下：
|
形式 |
命名 |
|
A1 |
带行程指示器的甲板套筒操纵头 |
|
A2 |
带行程指示器的手轮传动操纵头 |
|
A3 |
带锥齿轮组及行程指示器的手轮传动操纵头 |
小轴圆头直径为12mm的带行程指示器的基本套筒操纵头
操纵头,甲板套筒操纵头 A1-12 CB/T3791-1999
小轴圆头直径为18mm的带行程指示器的手轮传动操纵头
手轮操纵头,带行程指示器操纵头 A2-18 CB/T3791-1999
小轴圆头直径为21mm的带锥齿轮组及行程指示器的手轮传动操纵头
手轮操纵头,带锥齿轮组和行程指示器操纵头 A3-21 CB/T3791-1999
小轴圆头直径为27mm的带行程指示器的基本套筒操纵头
操纵头,甲板套筒操纵头 A1-27 CB/T3791-1999
小轴圆头直径为33mm的带行程指示器的手轮传动操纵头
手轮操纵头,带行程指示器操纵头 A2-33 CB/T3791-1999
小轴圆头直径为38.5mm的带锥齿轮组及行程指示器的手轮传动操纵头
手轮操纵头,带锥齿轮组和行程指示器操纵头 A3-38.5 CB/T3791-1999

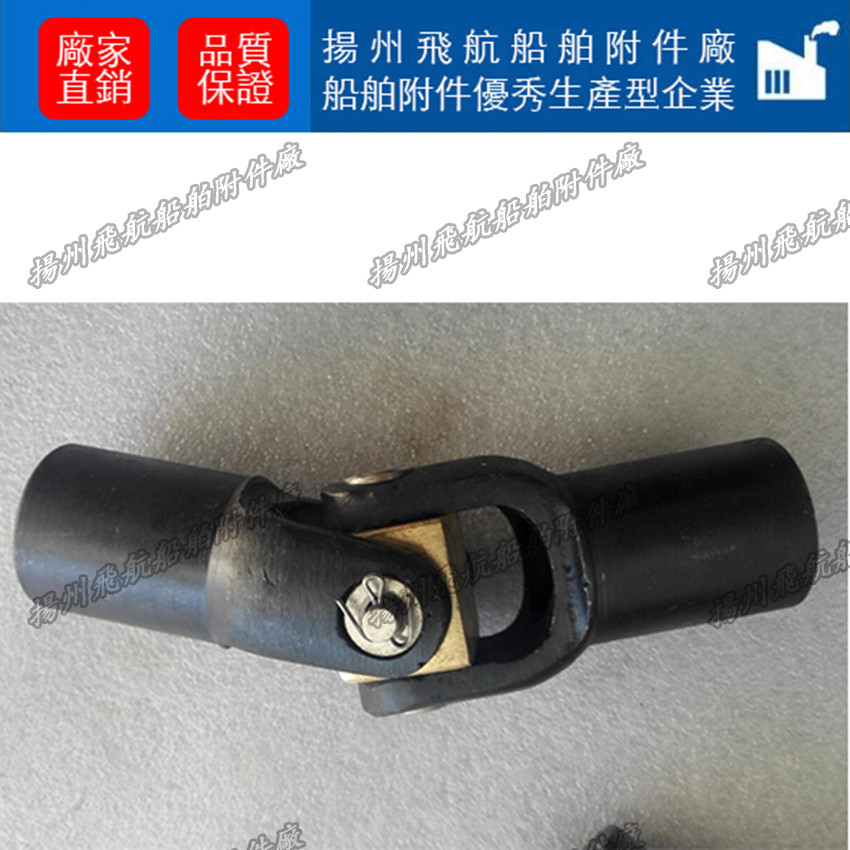

②船用万向接头,不锈钢万向接头 分类如下：
|
形式 |
命名 |
|
D1 |
管子用万向接头 |
|
D2 |
管子及轴用万向接头 |
|
D3 |
管子及内方头万向接头 |
|
D4 |
轴用万向接头 |
|
D5 |
全不锈钢万向接头（键连接） |
|
D6 |
全不锈钢万向接头（销连接） |
小轴圆头直径为18的管子用万向接头
万向接头 D1-18 CB/T3791-1999
小轴圆头直径为21的管子及轴用用万向接头
万向接头 D2-27 CB/T3791-1999
小轴圆头直径为33的，方头边长为24mm的管子及轴用万向接头
万向接头 D3-33*24 CB/T3791-1999
小轴圆头直径为38.5的，方头边长为27mm的全不锈钢万向接头（键连接）万向接头 D5-38.5*27 CB/T3791-1999
小轴圆头直径为38.5的，方头边长为27mm的全不锈钢万向接头（销连接）万向接头 D6-38.5*27 CB/T3791-1999

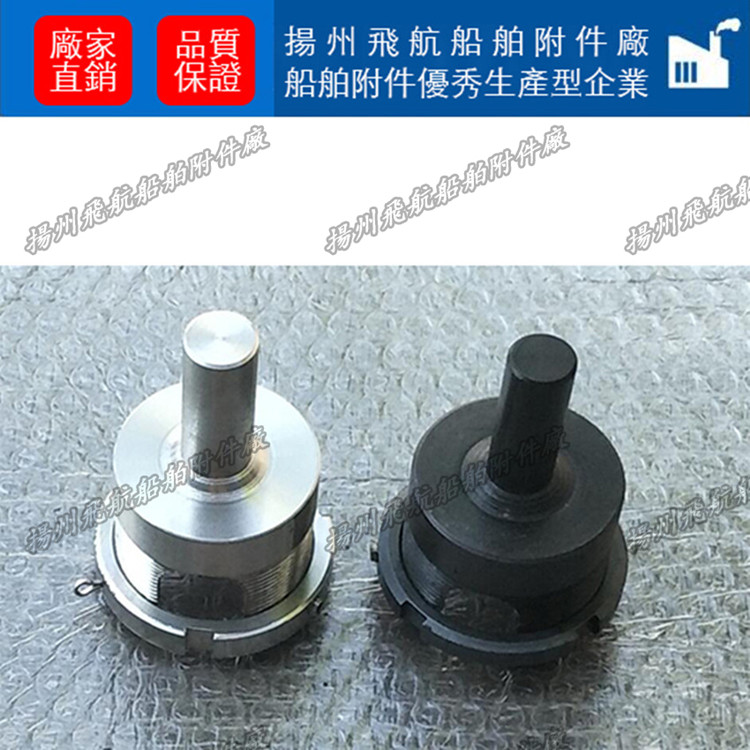

③船用圆形末端接头,不锈钢圆形末端接头 分类如下：
|
形式 |
命名 |
|
E1 |
手轮附件圆头末端接头 |
|
E2 |
普通圆头末端接头 |
|
E3 |
首端接头 |
|
E4 |
滑动联轴器用方头末端接头 |
小轴圆头直径为18的手轮附件圆头末端接头,不锈钢末端接头
圆形末端接头 E1-18 CB/T3791-1999
小轴圆头直径为21的普通圆头末端接头,不锈钢圆头末端接头
圆形末端接头 E2-21 CB/T3791-1999
小轴圆头直径为27的首端接头,不锈钢首端接头
圆形末端接头 E3-27 CB/T3791-1999
小轴圆头直径为33的滑动联轴器用方头末端接头,不锈钢末端接头
圆形末端接头 E4-42 CB/T3791-1999
欢迎海内外客户垂电咨询，CB/T3791-1999小轴传动装置元件产品！
