产品特性:
多合一视频切换台
内置HDMI输入***高支持1080P
内置RGB/分量输入***高支持WUXGA
HDMI和RGB/分量输出标清上变换到WUXGA,1080P
音频嵌入功能
USB音视频流输出，以及多画面触摸监视器
所有输入内置帧同步器
通道4和输出配备缩放器
259种转场/148种效果

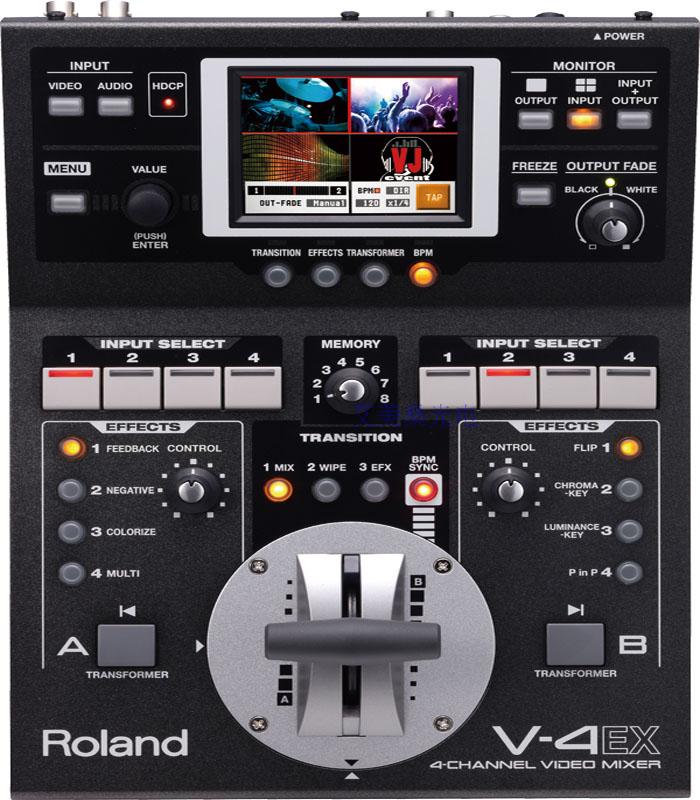

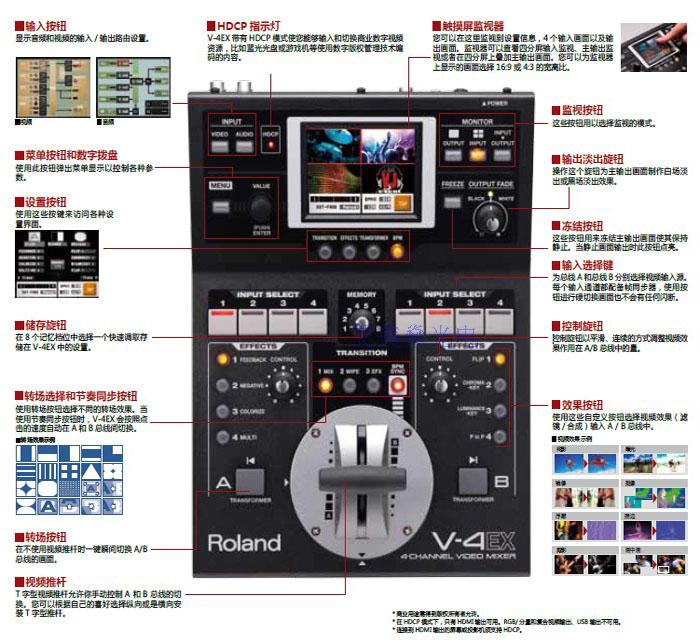

面板功能简介：
触摸显示屏:您可以在这里监视到设置信息，4个输入画面以及输出画面。监视器可以查看四分屏输入监视，主输出监视或者再四分屏上叠加主输出画面。您可以为监视器上显示的画面选择16:9或4:3的宽高比。
输入按钮:显示音频和视频的输入/输出路由设置
HDCP指示灯V-4EX带有HDCP模式使您能够输入和切换商业数字视频资源，比如蓝光光盘或游戏机等使用数字版权管理技术编码的内容。
监视按钮:这些按钮用以选择监视的模式
菜单按钮和数字拨盘:使用此按钮菜单显示以控制各种参数
设置按钮:使用这些按键来访问各种设置界面
存储旋钮:在8个记忆档位中选择一个快速调取存储在V-4EX中的设置
转场选择和节奏同步按钮:使用转场按钮选择不同的转场效果。当使用节奏同步按钮时，V-4EX会按照电点击的速度自动在A和B总线间切换。
转场按钮:在不使用视频推杆时一键瞬间切换A/B总线间的画面。
视频推杆:T字型视频推杆允许你手动控制A和B总线的切换。你可以根据自己的喜好选择纵向或横向安装T字型推杆。
输出淡出旋钮:操作这个旋钮为主输出画面制作白场淡出或黑场淡出效果。
***按钮:这些按钮用来***主输出画面使其保持静止，当静止画面输出时此按钮点亮。
输入选择键:为总线A和B分别选择视频输入源。每个输入通道都配备帧同步器使用按钮进行硬切画面也不会有任何闪断。
控制旋钮:控制旋钮以平滑，连续的方式调整视频效果作用在A/B总线间的量。
效果按键:使用这些自定义按钮选择视频效果（滤镜/合成/）出入A/B总线中。

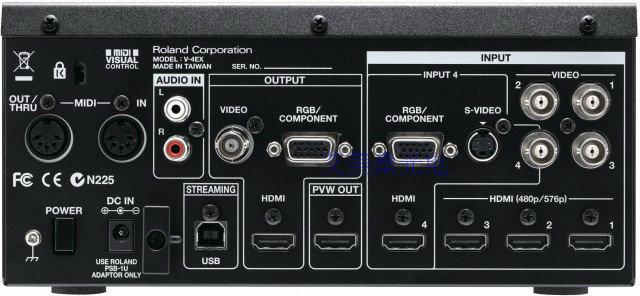

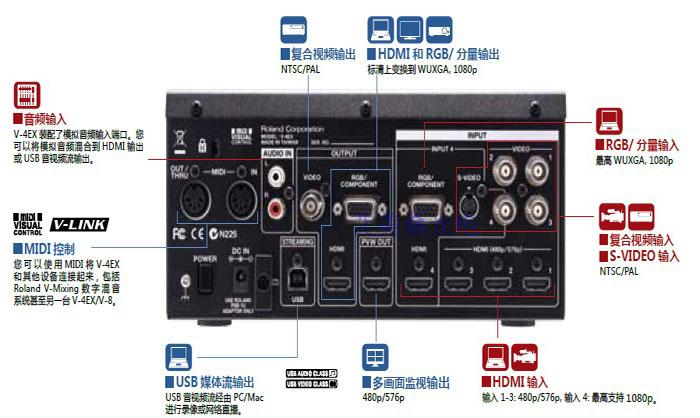

输入/输出接口简介：
HDMI输入输入第1-3路：480P/576P输入4路：***高支持1080P
RGB/分量输入 ***高WUXGA，1080P
复合视频输入/S-video输入支持NTSC/PAL
音频输入V-4EX装配了模拟音频输入端口。你可以将模拟音频混合到HDMI输出或USB音视频流输出。
HDMI/RGB输出标清上变换到WUXGA，1080P
复合视频输出NTSC/PAL
USB媒体流输出USB音视频流经由PC/MAC进行录像或网络***。
多画面监视输出480P/576P
技术指标
视频处理：
4：2：2(Y/Pb/Pr),8bits (内部处理：480/59.94p NTSC制式时，576/50P PAL制式时)
音频处理：
采样率24bits/48 kHz,2ch
输入格式：
HDMI视频（输入1-3）：
480/59.94p（NTSC制式时），576/50p（PAL制式时）
HDMI视频和分量视频（输入4）:
480/59.94i,480/59.94p,720/59.94p,1080/59.94i,1080/59.94p(NTSC制式时)，576/50i,576/50p,720/50p,1080/50i,1080/50p(PAL制式时)
HDMI音频：（输入1-4）：线性PCM,24bits/48 kHz,2ch
RGB（输入4）：640*480/60Hz，800*600/60Hz，1024*768/60Hz，1280*768/60Hz，1280*1024/60Hz，1366*768/60Hz，1400*1050/60Hz，1600*1200/60Hz，1920*1200/60Hz
复合视频（输入1-4:）：
NTSC，PAL
S-Video（输入4）：
NTSC，PAL
输出格式：
HDMI和RGB/分量视频（输出）：
480/59.94i,576/50i,480/59.94p,576/50p,720/59.94p,720/50p,1080/59.94i,1080/50i,1080/59.94p,1080/50p
640*480,800*600,1024*768,1280*768,1280*1024,1366*768,1400*1050,1600*1200,1920*1200
HDMI音频（输出）：线性PCM，24bits/48 kHz,2ch
复合视频Video：NTSC，PAL
预览视频（预览输出）：480/59.94p NTSC制式时，576/50P PAL制式时
预览音频（预览输出）：线性PCM，24bits/48 kHz,2ch
USB视频：720*480 NTSC制式时，720*576 PAL制式时,Motion JPEG
USB音频：线性PCM，16bits/48 kHz,2ch
输入接口：
视频
HDMI：A型（19针）*4（输入1-4）
RGB/分量：HD DB-15型*1（输入4）
复合视频：BNC型*4（输入1-4）
S-Video:4-pin mini DIN型*1（输入4）
音频
RCA-pin型*1组（音频输入）
输出接口：
***终输出
HDMI：A型（19针）*1（输出）
RGB/分量：HD DB-15型*1（输出）
复合视频：BNC型*（输出）
预览输出
HDMI：A型（19针）*1（预览输出）
其他接口：
MIDI：5针DIN型*2（IN,OUT/THRU）
USB：B型*1（流媒体和遥控）
显示：
彩色LCD，320*240点阵，触摸屏
视频效果：
转场：混合，硬切，擦除（259种）
合成/滤镜：P画中画，亮度抠像，色度抠像，停帧，反相，色彩，反馈，浮雕，多画面，镜像等（148种）
其他：输出淡出，画面***
体积：
225（W）*296（D）*105（H）mm
