JH-FGD-A2光纤光栅埋入式测缝计
概述
JH-FGD-A2光纤光栅埋入式测缝计用于水利水电、工业与民用建筑等结构上混凝土、岩石等结构的边界缝开合度的长期监测，也可埋设在混凝土内长期监测建筑物的裂缝变化。
JH-FGD-A2传感器在应变结构设计上可承受一定程度的剪切位移，同时设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
产品特点
•长期稳定性好，埋入存活率高；
•在恶劣环境下性能优越，抗机械疲劳；
•本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强；
•内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
••尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。
技术参数
|
项目 |
参数值 |
|
量程（mm） |
15、30、60、120 |
|
精度 |
1%F.S. |
|
分辨率 |
0.1% F.S. |
|
光栅数量 |
2 |
|
光栅中心波长(nm) |
1528~1563 |
|
反射率 |
≥80% |
|
工作温度范围（℃） |
-30~80 |
|
尺寸(mm) |
Φ50XL（长度L因量程而异） |
|
尾纤 |
耐腐蚀PU披覆铠装，两端各1.5m，可定制 |
|
连接方式 |
熔接、防水型FC/APC接头 |
|
安装方式 |
直接埋设 |

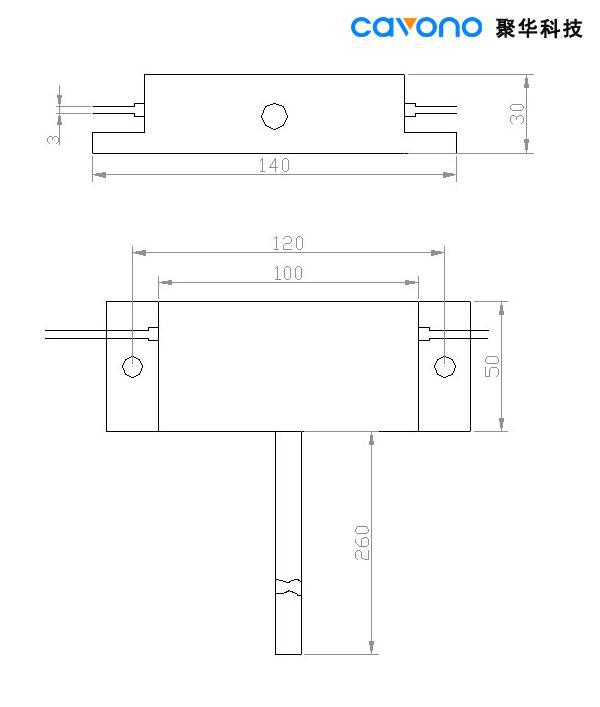

外形尺寸
