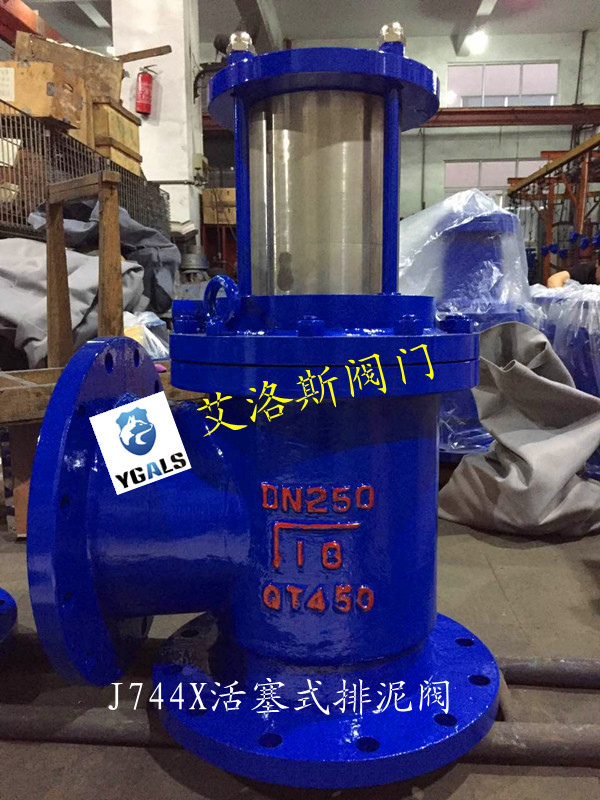

J744X活塞式快开排泥阀
活塞式快开排泥阀概述：
艾洛斯开发生产的J744X型液动活塞式快开排泥阀和气动活塞式快开排泥阀一般都是安装在各类出水处理厂或工业用沉淀池的底部壁外，用以排除沉淀池内的泥沙及污物。
活塞式快开排泥阀工作原理：
快开排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动阀瓣升降，使阀体通道开或闭，以达到液体通断。液压缸的活塞密封件为L型皮碗，快开排泥阀的密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无***。快开排泥阀采用电动二位四通换向阀或手动二拉四通换向阀集中控制，操作方便。
活塞式快开排泥阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保
活塞式快开排泥阀结构
活塞式快开排泥阀主要外形尺寸：
|
公称通径 |
尺寸mm |
接管螺纹 |
阀杆材料 |
||
|
H |
L1 |
L2 |
|||
|
80 |
480 |
135 |
125 |
1/2" |
不锈钢 |
|
100 |
500 |
145 |
125 |
1/2" |
不锈钢 |
|
150 |
620 |
175 |
145 |
1/2" |
不锈钢 |
|
200 |
735 |
225 |
185 |
1/2" |
不锈钢 |
|
250 |
805 |
260 |
205 |
1/2" |
不锈钢 |
|
300 |
940 |
280 |
245 |
3/4" |
不锈钢 |
|
350 |
1100 |
305 |
270 |
3/4" |
不锈钢 |
|
400 |
1200 |
340 |
310 |
1" |
不锈钢 |
