应用及描述
此电缆可安装在干燥或潮湿的环境，安装在墙壁，板或托盘，在渠道中或嵌入石膏中。在需要机械保护的情况下应敷设管道或线槽中。

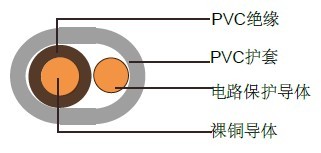

电缆结构
- 多股柔软裸铜导体
- 遵循IEC 60228 Cl-1/2
- PVC绝缘TI1，遵循BS 7655
- 线芯和不带绝缘电路保护导体平行排列

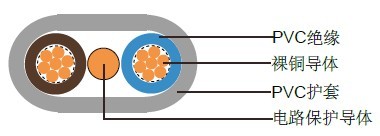

- 2芯, 电路保护导体置于两线芯中间，并排在线缆中心

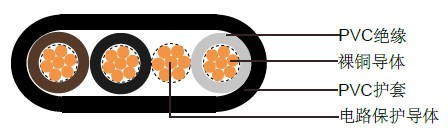

- 3芯, 电路保护导体置于黑色和***线芯间
- PVC护套T6，遵循BS 7655
线芯颜色
2芯: 棕色，蓝色/2 × 1.0和2 × 1.5 电缆, 棕色，棕色
3芯: 棕色, 黑色 (中心线)，***
技术特性
- 工作电压: 300/500v
- 测试电压: 2000 V
- ***小弯曲半径: 4x外径
- 应用时的工作温度: -15º C～+70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩxkm
电缆参数
|
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 mm |
保护 导体线规 |
标称电缆重量 |
|
| ***小 mm |
***大 mm |
||||||
|
6241Y |
|||||||
|
17 |
1 × 1.0 |
0.6 |
0.9 |
4x5.1 |
5.2x6.4 |
17 |
45 |
|
16 |
1 × 1.5 |
0.7 |
0.9 |
4.4x5.4 |
5.8x7.0 |
17 |
55 |
|
6242Y |
|||||||
|
17 |
2 × 1.0 |
0.6 |
0.9 |
4 × 7.2 |
4.7 × 8.6 |
17 |
68 |
|
17(7/26) |
2 × 1.0 |
0.7 |
0.9 |
4.2 × 7.8 |
5.1 × 9.4 |
17 |
73 |
|
16 |
2 × 1.5 |
0.7 |
0.9 |
4.4x8.2 |
5.4x9.6 |
17 |
85 |
|
16(7/24) |
2 × 1.5 |
0.7 |
0.9 |
4.5x8.4 |
5.6x10 |
17 |
90 |
|
14 |
2 × 2.5 |
0.8 |
1 |
5.2x9.8 |
6.2x11.5 |
16 |
120 |
|
14(7/22) |
2 × 2.5 |
0.8 |
1 |
5.2x9.8 |
6.6x12.0 |
16 |
125 |
|
12(7/20) |
2 × 4 |
0.8 |
1 |
5.6x10.5 |
7.2x13.0 |
16 |
175 |
|
10(7/18) |
2 × 6 |
0.8 |
1.1 |
6.4x12.5 |
8.0x15.0 |
14 |
240 |
|
8(7/16) |
2 × 10 |
1 |
1.2 |
7.8x15.5 |
9.6x19.0 |
12(7/20) |
390 |
|
6(7/14) |
2 × 16 |
1 |
1.3 |
9.0x18.0 |
11.0x22.5 |
10(7/18) |
560 |
|
6243Y |
|||||||
|
17 |
3 × 1.0 |
0.6 |
0.9 |
4x9.6 |
4.7x11.0 |
17 |
91 |
|
16 |
3 × 1.5 |
0.7 |
0.9 |
4.4x10.5 |
5.4x12.5 |
17 |
115 |
|
14 |
3 × 2.5 |
0.8 |
1 |
5.2x12.5 |
6.2x14.5 |
17 |
170 |
|
12(7/20) |
3 × 4 |
0.8 |
1.1 |
5.8x14.5 |
7.4x18.0 |
16 |
250 |
|
10(7/18) |
3 × 6 |
0.8 |
1.1 |
6.4x16.5 |
8.0x20.0 |
14 |
340 |
|
8(7/16) |
3 × 10 |
1 |
1.2 |
7.8x21.0 |
9.6x25.5 |
12(7/20) |
540 |
|
6(7/14) |
3 × 16 |
1 |
1.3 |
9.0x24.5 |
11.0x29.5 |
10(7/18) |
790 |
