应用及描述
此电缆用于电信设备的直流供应及需要灵活安装的电源应用，燃烧时不产生无腐蚀性气体，这对电子设备安装是非常重要的。

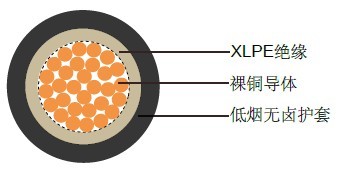

电缆结构
- 裸铜导体
- 遵循BS6360 Cl-5/IEC60228 Cl-5
- XLPE(交联聚乙烯)绝缘
- LSOH(低烟无卤)护套
线芯颜色
蓝色 (蓝色), *** (***), 黄绿色 (黄绿色), 棕色 (棕色), 其他颜色可选
技术特性
- 工作电压: 600/1000V
- ***小弯曲半径: 达到50 mm²: 3x外径,
70mm²及以上: 4x外径
- 工作温度: 0º C～+90º C
- 绝缘电阻: 10 MΩxkm
- 阻燃: IEC 60332.1, BS4066***部分
电缆参数
|
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
|
16(30/30) |
1x1.5 |
0.9 |
0.8 |
5.2 |
42 |
|
14(50/30) |
1x2.5 |
0.9 |
0.8 |
5.7 |
54 |
|
12(56/28) |
1x4 |
1 |
0.9 |
6.6 |
77 |
|
10(84/28) |
1x6 |
1.1 |
0.9 |
7.3 |
102 |
|
8(80/26) |
1x10 |
1.2 |
1 |
8.6 |
160 |
|
6(128/26) |
1.2 |
1 |
9.6 |
210 |
|
|
4(200/26) |
1x25 |
1.4 |
1.1 |
11.5 |
320 |
|
2(280/26) |
1x35 |
1.4 |
1.1 |
12.8 |
420 |
|
1(400/26) |
1x50 |
1.4 |
1.4 |
14.9 |
590 |
|
2/0(356/24) |
1x70 |
1.4 |
1.4 |
17.2 |
810 |
|
3/0(485/24) |
1x95 |
1.6 |
1.5 |
18.6 |
1020 |
|
4/0(614/24) |
1x120 |
1.6 |
1.8 |
20.8 |
1285 |
|
300MCM (765/24) |
1x150 |
1.8 |
1.8 |
23.1 |
1610 |
|
350MCM (944/24) |
1x185 |
2 |
1.8 |
25.3 |
1940 |
|
500MCM(1225/24) |
1x240 |
2.2 |
1.8 |
27.8 |
2480 |
|
-(1525/24) |
1x300 |
2.4 |
2 |
31.2 |
3050 |
|
-(2013/24) |
1x400 |
2.6 |
2.1 |
35.3 |
4035 |
|
-(1769/23) |
1x500 |
2.8 |
2.2 |
38.8 |
4970 |
|
-(2257/23) |
1x630 |
2.8 |
2.4 |
43.8 |
6510 |
