应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。
标准
AS/NZS 1429.1

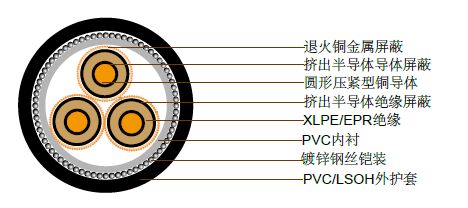

结构
- 导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
***高连续工作温度：90°C - 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
- 绝缘: 交联聚乙烯 (XLPE) – 标准
乙丙橡胶(EPR) – 替代物 - 绝缘屏蔽: 挤出半导体材料
- 金属屏蔽: 退火铜丝: 10kA/1秒(重载)
- 内衬: PVC
- 铠装: 镀锌钢丝铠装
- 护套: 黑色5V-90聚*** (PVC) – 标准
橘色5V-90聚***（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
低烟无卤 (LSOH) – 替代物
技术特性
| 导体截面积 | 20°C时，导 体***大直流电 阻 | 90°C时，频率为50HZ导 体的交流电阻 | 50HZ时的电抗 | 20°C时的绝 缘电阻 | 导体对屏蔽 的电容 | 每相充电电 流 | 每相介电损 耗 | ***大介电强 度 | 20°C时屏蔽 的直流电阻 | 20°C时铠装 的直流电阻 | 20°C时的零 序直流电阻 | 50HZ时的零 序电抗 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM2 | OHM /KM |
OHM /KM |
OHM /KM |
MEGOHM. KM | ΜF X KM |
A X KM | W X KM | KV X MM | OHM /KM |
OHM /KM |
OHM/KM | OHM/KM |
| 16 | 1.15 | 1.47 | 0.134 | 11000 | 0.221 | 0.263 | 4 | 2.06 | 1.06 | 0.857 | 2.58 | 0.0842 |
| 25 | 0.727 | 0.927 | 0.127 | 9700 | 0.248 | 0.296 | 4.5 | 1.99 | 0.706 | 0.811 | 1.86 | 0.077 |
| 35 | 0.524 | 0.668 | 0.12 | 8700 | 0.276 | 0.33 | 5.01 | 1.93 | 0.533 | 0.657 | 1.41 | 0.0712 |
| 50 | 0.387 | 0.494 | 0.115 | 7800 | 0.308 | 0.368 | 5.59 | 1.87 | 0.366 | 0.616 | 1.08 | 0.066 |
| 70 | 0.268 | 0.342 | 0.109 | 6900 | 0.352 | 0.42 | 6.39 | 1.82 | 0.265 | 0.559 | 0.807 | 0.0603 |
| 95 | 0.193 | 0.247 | 0.101 | 6000 | 0.404 | 0.482 | 7.33 | 1.77 | 0.265 | 0.521 | 0.721 | 0.0525 |
| 120 | 0.153 | 0.196 | 0.0969 | 5400 | 0.447 | 0.534 | 8.11 | 1.74 | 0.266 | 0.487 | 0.669 | 0.0491 |
| 150 | 0.124 | 0.16 | 0.0942 | 5000 | 0.486 | 0.58 | 8.81 | 1.72 | 0.265 | 0.458 | 0.629 | 0.0467 |
| 185 | 0.0991 | 0.128 | 0.0917 | 4600 | 0.53 | 0.632 | 9.61 | 1.69 | 0.265 | 0.431 | 0.593 | 0.0443 |
| 240 | 0.0754 | 0.0986 | 0.089 | 4200 | 0.576 | 0.687 | 10.4 | 1.61 | 0.266 | 0.307 | 0.504 | 0.0418 |
| 300 | 0.0601 | 0.0798 | 0.0879 | 4000 | 0.597 | 0.713 | 10.8 | 1.49 | 0.265 | 0.284 | 0.473 | 0.0409 |
| 400 | 0.047 | 0.064 | 0.0852 | 3800 | 0.627 | 0.749 | 11.4 | 1.38 | 0.265 | 0.257 | 0.44 | 0.0384 |
