应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。
标准
AS/NZS 1429.1

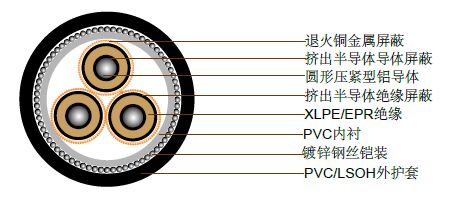

结构
- 导体: 圆形压紧型铝导体，遵循AS/NZS1125
***高连续工作温度：90°C - 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
- 绝缘: 交联聚乙烯 (XLPE) – 标准
乙丙橡胶(EPR) – 替代物 - 绝缘屏蔽: 挤出半导体材料
- 金属屏蔽: 退火铜丝: 10kA/1秒(重载)
- 内衬: PVC
- 铠装: 镀锌钢丝铠装
- 护套: 黑色5V-90聚*** (PVC) – 标准
橘色5V-90聚***（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
低烟无卤 (LSOH) – 替代物
技术特性
| 导体截面积 | 20°C时，导 体***大直流电阻 | 90°C时，频率为50HZ导体的交流电阻 | 50HZ时的电抗 | 20°C时的绝 缘电阻 | 导体对屏蔽的 电容 | 每相充电电 流 | 每相介电损耗 | ***大介电强 度 | 20°C时屏蔽的直流电阻 | 20°C时铠装的直流电阻 | 20°C时的零 序直流电阻 | 50HZ时的零序电抗 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM2 | OHM/KM | OHM/KM | OHM/KM | MEGOHM. KM | ΜF X KM | A X KM | W X KM |
KV X MM | OHM /KM |
OHM/KM | OHM/KM | ? OHM/KM |
| 35 | 0.868 | 1.11 | 0.127 | 11000 | 0.22 | 0.439 | 11.1 | 2.54 | 0.758 | 0.592 | 1.87 | 0.0779 |
| 50 | 0.641 | 0.821 | 0.121 | 9900 | 0.243 | 0.486 | 12.3 | 2.46 | 0.559 | 0.559 | 1.48 | 0.0723 |
| 70 | 0.443 | 0.569 | 0.112 | 8700 | 0.276 | 0.551 | 14 | 2.37 | 0.393 | 0.521 | 1.12 | 0.0634 |
| 95 | 0.32 | 0.41 | 0.106 | 7800 | 0.311 | 0.62 | 15.8 | 2.3 | 0.295 | 0.479 | 0.868 | 0.0583 |
| 120 | 0.253 | 0.325 | 0.103 | 7100 | 0.339 | 0.677 | 17.2 | 2.25 | 0.265 | 0.458 | 0.757 | 0.0549 |
| 150 | 0.206 | 0.265 | 0.0996 | 6600 | 0.368 | 0.734 | 18.6 | 2.22 | 0.265 | 0.431 | 0.699 | 0.052 |
| 185 | 0.164 | 0.211 | 0.0968 | 6100 | 0.398 | 0.794 | 20.2 | 2.18 | 0.265 | 0.408 | 0.646 | 0.0494 |
| 240 | 0.125 | 0.161 | 0.0933 | 5400 | 0.445 | 0.887 | 22.5 | 2.14 | 0.266 | 0.297 | 0.546 | 0.0461 |
| 300 | 0.1 | 0.13 | 0.091 | 4900 | 0.491 | 0.98 | 24.9 | 2.11 | 0.266 | 0.28 | 0.51 | 0.0441 |
| 400 | 0.0778 | 0.102 | 0.0876 | 4400 | 0.548 | 1.09 | 27.8 | 2.08 | 0.266 | 0.254 | 0.468 | 0.0409 |
| 500 | 0.0617 | 0.0823 | 0.0847 | 3900 | 0.62 | 1.24 | 31.4 | 2.05 | 0.265 | 0.232 | 0.434 | 0.0381 |
