应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。
标准
AS/NZS 1429.1

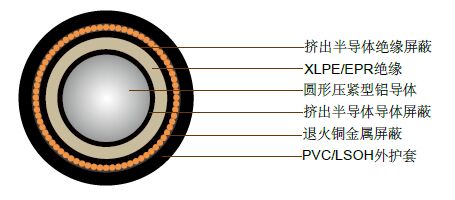

结构
- 导体: 圆形压紧型铝导体，遵循AS/NZS1125
***高连续工作温度：90°C - 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
- 绝缘: 交联聚乙烯 (XLPE) – 标准
乙丙橡胶(EPR) – 替代物 - 绝缘屏蔽: 挤出半导体材料
- 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载) - 护套: 黑色5V-90聚*** (PVC) – 标准
橘色5V-90聚***（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
低烟无卤 (LSOH) – 替代物
技术特性
轻载
| 导体截面积 | 20°C时，导 体***大直流 电阻 | 90°C时，频率为50HZ导 体的交流电阻 | 90°C时，频率为50HZ的感抗 | 20°C时的绝 缘电阻 | 导体对屏蔽的 电容 | ***大介电强 度 | ***大介电强 度 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 三角或扁平 接触排列 | 平行空隙排 列 | 三角接触排 列 | 平行接触排 列 | 平行空隙排 列 | 露天 | 直埋 | 埋于导管中 | |||||
| MM2 | OHM/KM | OHM/KM | OHM/KM | OHM/KM | OHM/KM | OHM /KM |
MEGOHM. KM | ΜF X KM | KV X MM | A | A | A |
| 35 | 0.868 | 1.11 | 1.11 | 0.144 | 0.159 | 0.205 | 11000 | 0.22 | 2.54 | 153 | 142 | 119 |
| 50 | 0.641 | 0.821 | 0.821 | 0.14 | 0.155 | 0.201 | 9900 | 0.243 | 2.46 | 184 | 167 | 140 |
| 70 | 0.443 | 0.568 | 0.568 | 0.129 | 0.145 | 0.19 | 8700 | 0.276 | 2.37 | 229 | 204 | 172 |
| 95 | 0.32 | 0.41 | 0.41 | 0.123 | 0.138 | 0.184 | 7800 | 0.311 | 2.3 | 279 | 243 | 205 |
| 120 | 0.253 | 0.325 | 0.325 | 0.118 | 0.134 | 0.179 | 7100 | 0.339 | 2.25 | 322 | 276 | 237 |
| 150 | 0.206 | 0.265 | 0.264 | 0.115 | 0.13 | 0.176 | 6600 | 0.368 | 2.22 | 365 | 309 | 265 |
| 185 | 0.164 | 0.211 | 0.211 | 0.112 | 0.127 | 0.172 | 6100 | 0.398 | 2.18 | 421 | 349 | 300 |
| 240 | 0.125 | 0.161 | 0.161 | 0.107 | 0.123 | 0.168 | 5400 | 0.445 | 2.14 | 499 | 404 | 347 |
| 300 | 0.1 | 0.13 | 0.129 | 0.105 | 0.12 | 0.166 | 4900 | 0.491 | 2.11 | 572 | 455 | 399 |
| 400 | 0.0778 | 0.102 | 0.101 | 0.101 | 0.116 | 0.162 | 4400 | 0.548 | 2.08 | 669 | 519 | 456 |
| 500 | 0.0605 | 0.0803 | 0.079 | 0.097 | 0.112 | 0.158 | 3900 | 0.62 | 2.05 | 779 | 590 | 518 |
| 630 | 0.0469 | 0.0636 | 0.062 | 0.095 | 0.11 | 0.156 | 3500 | 0.695 | 2.02 | 907 | 669 | 587 |
| 800 | 0.0367 | 0.0516 | 0.0494 | 0.092 | 0.107 | 0.153 | 3100 | 0.782 | 2 | 1050 | 752 | 68 |
