应用
此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。
标准
AS/NZS 1429.1

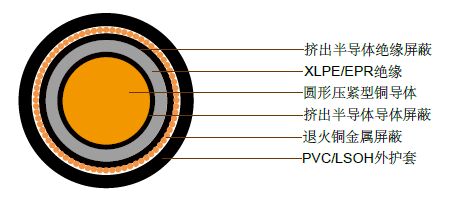

结构
- 导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
***高连续工作温度：90°C - 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
- 绝缘: 交联聚乙烯 (XLPE) – 标准
乙丙橡胶(EPR) – 替代物 - 绝缘屏蔽: 挤出半导体材料
- 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
退火铜丝: 10kA/1秒(重载) - 护套: 黑色5V-90聚*** (PVC) – 标准
橘色5V-90聚***（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
低烟无卤 (LSOH) – 替代物
技术特性
轻载
| 导体截面积 | 20°C时，导 体***大直流 电阻 |
90°C时，频率为50HZ导 体的交流电阻 | 90°C时，频率为50HZ的感抗 | 20°C时的绝 缘电阻 | 导体对屏蔽 的电容 | ***大介电强 度 |
额定电流 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 三角或扁平 接触排列 | 平行空隙排 列 | 三角接触排 列 | 平行接触排 列 | 平行空隙排 列 | 露天 | 直埋 | 埋于导管中 | |||||
| MM | OHM/KM | OHM/KM | OHM/KM | OHM/KM | OHM /KM |
OHM/KM | MEGOHM. KM | ΜF X KM | KV X MM | A | A | A |
| 35 | 0.524 | 0.668 | 0.668 | 0.159 | 0.174 | 0.219 | 16000 | 0.156 | 3.63 | 202 | 183 | 156 |
| 50 | 0.387 | 0.494 | 0.494 | 0.151 | 0.166 | 0.212 | 14000 | 0.171 | 3.48 | 242 | 216 | 183 |
| 70 | 0.268 | 0.342 | 0.342 | 0.143 | 0.158 | 0.204 | 13000 | 0.192 | 3.31 | 299 | 263 | 227 |
| 95 | 0.193 | 0.247 | 0.247 | 0.132 | 0.147 | 0.193 | 11000 | 0.216 | 3.16 | 365 | 314 | 271 |
| 120 | 0.153 | 0.196 | 0.195 | 0.127 | 0.143 | 0.188 | 10000 | 0.236 | 3.07 | 419 | 355 | 307 |
| 150 | 0.124 | 0.159 | 0.159 | 0.123 | 0.138 | 0.184 | 9500 | 0.254 | 3 | 476 | 398 | 343 |
| 185 | 0.0991 | 0.128 | 0.127 | 0.119 | 0.135 | 0.18 | 8800 | 0.274 | 2.93 | 546 | 448 | 386 |
| 240 | 0.0754 | 0.0978 | 0.0972 | 0.115 | 0.13 | 0.176 | 7900 | 0.305 | 2.85 | 644 | 517 | 455 |
| 300 | 0.0601 | 0.0788 | 0.078 | 0.112 | 0.127 | 0.172 | 7200 | 0.334 | 2.79 | 737 | 581 | 511 |
| 400 | 0.047 | 0.0628 | 0.0617 | 0.107 | 0.122 | 0.168 | 6500 | 0.371 | 2.73 | 855 | 658 | 579 |
| 500 | 0.0366 | 0.0503 | 0.0488 | 0.104 | 0.119 | 0.165 | 5900 | 0.407 | 2.69 | 986 | 740 | 651 |
| 630 | 0.0283 | 0.0407 | 0.0388 | 0.101 | 0.117 | 0.162 | 5300 | 0.453 | 2.64 | 1132 | 829 | 758 |
