用
这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等可能有机械损伤的环境中可敷设于 管道，直埋或地下管道安装。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

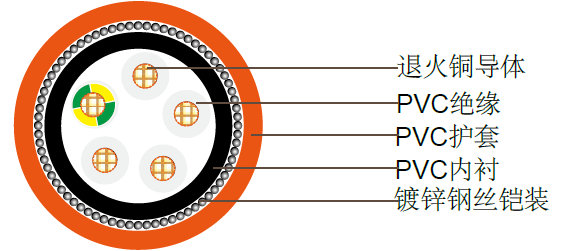

电缆结构
| 导体 | 退火铜. |
|---|---|
| 绝缘 | 聚***PVC V-90 |
| 绝缘颜色: | 白色(黑色 letter numbe红色), 黄绿色 |
| 护套: | 聚***PVC 5V-90 |
| 护套颜色: | 橘色, 也可选择其他颜色 |
技术特性
| 导体 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 截面积 MM2 | 暴露在空气中 A |
直埋 A | 埋于管 道中 A |
20°C时的 ***大直流电 阻 OHM/KM |
75°C时的*** 大交流电阻 OHM/KM |
电抗OHM/KM | 三相电的 电压降 @75°C MV/AM |
| 1.5mm2 | |||||||
| 2C+E | 18 | 14 | 22 | 13.6 | 16.5 | 0.111 | 33.0 |
| 3-50C+ E | 15 | 13 | 19 | 13.6 | 16.5 | 0.111 | 33.0 |
| 2.5mm2 | |||||||
| 2C+E | 26 | 20 | 31 | 7.41 | 9.01 | 0.102 | 18.0 |
| 3-50C+ E | 22 | 18 | 26 | 7.41 | 9.01 | 0.102 | 18.0 |
电缆参数
| 芯数 | 导体 股数/直径 |
标称绝缘厚度 MM |
标称接地线 截面积 MM2 |
标称接地线 绝缘厚度 MM |
内衬外径 MM |
铠装直径 MM |
标称线缆外径 MM |
电缆重量 KG/KM |
|---|---|---|---|---|---|---|---|---|
| 1.5mm2 | ||||||||
| 2C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 9.0 | 0.90 | 14.5 | 405 |
| 3C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 9.8 | 0.90 | 15.4 | 440 |
| 4C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 10.7 | 0.90 | 16.3 | 550 |
| 6C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 11.7 | 0.90 | 17.3 | 690 |
| 8C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 13.6 | 1.25 | 19.9 | 770 |
| 10C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 14.9 | 1.25 | 21.2 | 920 |
| 12C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 16.2 | 1.25 | 22.5 | 1010 |
| 15C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 17.1 | 1.60 | 23.4 | 1110 |
| 20C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 19.0 | 1.60 | 26.0 | 1535 |
| 25C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 21.7 | 1.60 | 28.7 | 1670 |
| 30C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 23.5 | 1.60 | 30.4 | 1840 |
| 40C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 26.4 | 1.60 | 34.8 | 2260 |
| 50C+ E | 7/0.50 | 0.8 | 1.5 | 0.6 | 28.9 | 1.60 | 36.1 | 2400 |
