应用
这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直 埋或安装于地下管道中。
标准
- AS/NZS 5000.1
- AS/NZS 3008
- AS/NZS 1125

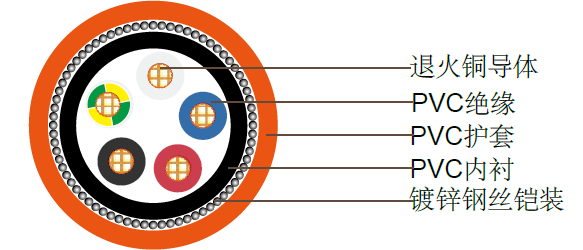

电缆结构
| 导体 | 退火铜. |
|---|---|
| 绝缘 | 聚***PVC V-90 |
| 绝缘颜色: | 4C + E - 红色, 白色, 蓝色, 黑色, 黄绿色 |
| 内衬: | 聚***PVC 5V-90 |
| 内衬颜色: | 黑色 |
| 铠装: | 镀锌钢丝 |
| 护套: | 聚***PVC 5V-90 |
| 护套颜色: | 橘色, 也可选择其他颜色 |
技术特性
| 导体 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 截面积 MM2 | 暴露在空气中 A |
直埋 A | 埋于管 道中 A |
20°C时的 ***大直流电 阻 OHM/KM |
75°C时的*** 大交流电阻 OHM/KM |
电抗OHM/KM | 三相电的 电压降 @75°C MV/AM |
| 1.5 | 15 | 24 | 19 | 13.6 | 16.5 | 0.111 | 28.6 |
| 2.5 | 22 | 34 | 26 | 7.41 | 9.01 | 0.102 | 15.6 |
| 4 | 29 | 44 | 34 | 4.61 | 5.61 | 0.102 | 9.71 |
| 6 | 37 | 55 | 43 | 3.08 | 3.75 | 0.0967 | 6.49 |
| 10 | 51 | 74 | 57 | 1.83 | 2.23 | 0.0906 | 3.86 |
| 16 | 68 | 96 | 74 | 1.15 | 1.40 | 0.0861 | 2.43 |
| 25 | 91 | 125 | 96 | 0.727 | 0.884 | 0.0853 | 1.54 |
| 35 | 110 | 150 | 115 | 0.524 | 0.638 | 0.0826 | 1.11 |
| 50 | 135 | 180 | 140 | 0.387 | 0.471 | 0.0797 | 0.829 |
| 70 | 170 | 220 | 175 | 0.268 | 0.327 | 0.0770 | 0.583 |
| 95 | 215 | 265 | 210 | 0.193 | 0.236 | 0.0766 | 0.431 |
| 120 | 245 | 300 | 240 | 0.153 | 0.188 | 0.0743 | 0.351 |
| 150 | 280 | 335 | 270 | 0.124 | 0.153 | 0.0745 | 0.296 |
| 185 | 325 | 380 | 310 | 0.0991 | 0.123 | 0.0744 | 0.251 |
| 240 | 385 | 440 | 370 | 0.0754 | 0.0955 | 0.0735 | 0.210 |
