应用
该设备电缆用于电话和信号传输，适合***安装在干燥和潮湿的房间内或外墙上。它们可灵活安装用于传输低频模拟或数字信号。
标准
• DIN VDE 0815

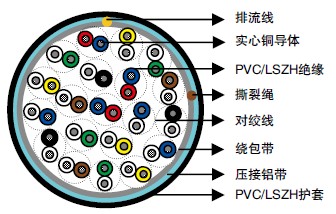

结构
• 导体：0.6/0.8mm实心退火裸铜，遵照VDE 0295/IEC 60228 Class 1标准。
• 绝缘：DIN VDE 0207-4 YI1 PVC。LSZH可选。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线。
• 成缆方式：线对层绞为缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽：压接铝带搭接缠绕以完全覆盖缆心。
• 护套：DIN VDE 0207-5 YM1 type PVC。LSZH护套可选。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 排流线：10对以下电缆含有一根直径0.4mm的排流线。10对以上电缆含有一根直径0.6mm的排流线。
类型代码
J- 安装电缆
Y 聚***(PVC)
H 低烟无卤
(St) 静电屏蔽
Lg 层绞式
电气性能
| 标称导体直径 | MM | 0.6 | 0.8 | 0.6 | 0.8 |
|---|---|---|---|---|---|
| VDE代码 | J-Y(St)Y | J-Y(St)Y | J-H(St)H | J-H(St)H | |
| 导体尺寸 | MM2 | 0.283 | 0.5 | 0.283 | 0.5 |
| ***大导体电阻@20℃ | Ω/KM | 63 | 34.6 | 63 | 34.6 |
| ***大环路电阻@20℃ | Ω/KM | 130 | 73.2 | 130 | 73.2 |
| ***小绝缘电阻@500V DC @20℃ | MΩ.KM | 100 | 100 | 100 | 100 |
| ***大平均衰减@0.8KHZ | DB/KM | 1.7 | 1.1 | 1.7 | 1.1 |
| ***大互电容 @0.8KHZ* | NF/KM | 100 | 100 | 120 | 120 |
| ***大电容不平衡K1 | PF/100M | 300 | 300 | 300 | 300 |
| ***大工作电压峰值 | V | 300 | 300 | 300 | 300 |
| 绝缘材料 | PVC | PVC | LSZH | LSZH | |
| 护套材料 | PVC | PVC | LSZH | LSZH | |
| 标称绝缘厚度 | MM | 0.3 | 0.4 | 0.3 | 0.4 |
| 标称绝缘线直径 | MM | 1.2 | 1.6 | 1.2 | 1.6 |
* 4对以下电缆为120nF/km
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
***小弯曲半径：7.5 x 外径
