应用
该设备电缆用于电话、信号和数据传输，适合表面或隐蔽安装在干燥和潮湿的房间及室外应用。
标准
• DIN VDE 0816/0815

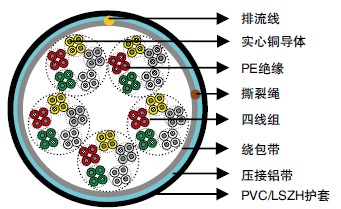

结构
• 导体：0.6mm实心退火裸铜,遵照VDE 0295/IEC 60228 class 1标准。
• 绝缘：VDE 0207-2 2YI2 type 实心聚乙烯。
• 成缆单元：四线组
• 成缆方式：四根绝缘线扭绞为一个四线组，四线组集合成为单元，由单元构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽：压接铝带搭接缠绕以完全覆盖缆心。
• 护套：DIN VDE 0207 part 5 YM1 type PVC。LSZH护套可选。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 排流线：镀锡铜排流线纵向放置以保证屏蔽层的电气连续性。
类型代码
J- 安装电缆
2Y 聚乙烯(PE)
H 低烟无卤
(St) 铝带静电屏蔽
StIII 四线组
Bd 单元式
电气性能
| 标称导体直径 | MM | 0.6 | 0.6 |
|---|---|---|---|
| VDE代码 | J-2Y(St)Y | J-2Y(St)H | |
| 导体尺寸 | MM2 | 0.283 | 0.283 |
| ***大导体电阻@20℃ | Ω/KM | 63 | 63 |
| ***大环路电阻@20℃ | Ω/KM | 130 | 130 |
| ***小绝缘电阻@500V DC | MΩ.KM | 5000 | 5000 |
| 互电容 @0.8KHZ (所有值的100%) ***大 | NF/KM | 52 | 52 |
| (所有值的95%) ***大 | 50 | 50 | |
| 电容不平衡@0.8KHZ | PF/300M | ||
| K1 所有值的100% | PF/300M | 800 | 800 |
| 所有值的98% ***大值 | PF/300M | 400 | 400 |
| K9-12 所有值的100% | PF/300M | 300 | 300 |
| 所有值的98% ***大值 | PF/300M | 100 | 100 |
| ***大环路电阻@20℃ | Ω/KM | 130 | 130 |
| 阻抗(4 -16 MHZ) | Ω | 100+/-15% | 100+/-15% |
| ***大平均衰减@1MHZ | DB/KM | 35 | 35 |
| ***大平均衰减@4MHZ | DB/KM | 55 | 55 |
| ***大平均衰减@10MHZ | DB/KM | 73 | 73 |
| ***大平均衰减@16MHZ | DB/KM | 86 | 86 |
| ***大平均衰减@20MHZ | DB/KM | 95 | 95 |
| ***大工作电压峰值 | V | 225 | 225 |
| 绝缘材料 | PE | PE | |
| 护套材料 | PVC | LSZH | |
| 标称绝缘厚度 | MM | 0.25 | 0.25 |
| 标称绝缘线直径 | MM | 1.1 | 1.1 |
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
***小弯曲半径：10 x 外径
