RG316 微型同轴电缆

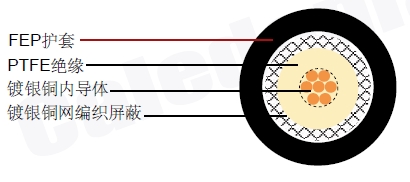

结构
| 内导体 | 镀银铜 | 7 x 0.18 mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ1.56 mm |
| 外导体 | 镀银铜 | 0.10 mm |
| 护套 | FEP | Φ2.45 mm |
电气和物理性能
| 特性阻抗 | 50&plu***n;3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -55°C - +200 °C |
| 电缆重量(大约) | 15 kg/km |
衰减
| 频率 (MHZ) | 衰减 (DB/100 M) | ***大 衰减(DB/100FT) |
|---|---|---|
| 100 | 27 | 8.2 |
| 200 | 38 | 11.6 |
| 400 | 54 | 16.5 |
| 900 | 82 | 25.0 |
| 1200 | 95 | 29.0 |
| 1500 | 106 | 32.3 |
| 1800 | 117 | 35.7 |
| 2000 | 124 | 37.8 |
| 2500 | 139 | 42.4 |
