应用
该电缆用于短距离低频信号传输，适合电话系统和其他通讯设备的内部连接，也可用于终接连接器(IDC)，使用PVC或LSZH绝缘和护套，是***成本效益的固定安装的通用信号电缆。
标准
• CW 1308

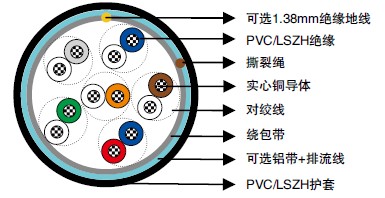

结构
• 导体：0.4/0.5mm实心退火铜，遵照BS 6360/IEC 60228 class 1标准。
• 绝缘：TI 54 彩色PVC/LSZH用于铜导体，TI 54 PVC/LSZH用于1.38mm地线。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：线对或三线组
• 成缆方式：两种组成方式：层绞式和单元式。对于层绞式，导体以同心层方式组成紧凑的圆形电缆。层绞式为通用结构，包含两条电缆用于安装在要求有良好外观的客户端。对于单元式，线对以单元或子单元的方式构成成缆单元。其中含有一根1.38mm绝缘地线的20对的单元，用于用户分配方案；16对的单元用于二进制系统；30对的单元脉冲编码制系统(PCM)。
• 缆心绕包：6对以上电缆的缆心外需缠绕聚酯带。
• 屏蔽 (可选)：24μ铝聚酯带屏蔽可搭接缠绕以完全覆盖缆心。
• 护套：TM51 PVC或LSZH，标准颜色为灰，白，乳白或黑。
• 撕裂绳：尼龙撕裂绳可帮助护套剥离。
• 排流线(可选)：适用于屏蔽电缆，0.5mm实心镀锡铜排流线纵向放置以保证屏蔽层的电气连续性。
电气性能
| 标称导体直径 | MM | 0.4 | 0.5 | 1.38 |
|---|---|---|---|---|
| 导体尺寸 | MM2 | 0.126 | 0.196 | 1.495 |
| ***大导体电阻@20℃ | Ω/KM | 153 | 97.8 | 12.4 |
| ***小绝缘电阻500V DC @20℃ | MΩ.KM | 50 | 50 | N/A |
| ***大电容不平衡@0.8KHZ-3.0KHZ 线对之间 | PF/500M | 200(Unit)/300(Layer) | 500 | N/A |
| ***小绝缘厚度 | MM | 0.15 | 0.15 | 0.55 |
| ***大绝缘线径 | MM | 0.85 | 0.95 | 3.5 |
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
***小弯曲半径：7.5 x 外径
色码
组成 & 单元颜色 – 16对的单元
| 对数 | 8对 | 16对 | 32对 | 64对 | 128对 | 256对 |
|---|---|---|---|---|---|---|
| 单元数量 | ||||||
| 中心 1st 层 2nd 层 |
½ | 1 | 4 X ½ | 1 | 4 X ½ | 1 |
| 6 X ½ | 6 | 5 | ||||
| 10 | ||||||
| 单元编号 | 单元包裹材料的颜色 | |||||
| 1 | 橙 | 橙 | 橙 | 橙 | 橙 | 橙 |
| 2 | 绿 | 橙 | 绿 | 橙 | ||
| 3 | 自然色 | 橙 | 自然色 | |||
| 4 | 绿 | 自然色 | 自然色 | |||
| 5 | 自然色 | 自然色 | ||||
| 6 | 自然色 | 绿 | ||||
| 7 | 自然色 | 橙 | ||||
| 7 | 绿 | 自然色 | ||||
| 9-15 | 自然色 | |||||
| 16 | 绿 | |||||
