RF 8 LAP同轴电缆

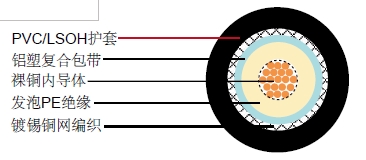

结构
| 内导体 | 裸铜 | 19 x 0.28 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ3.90 &plu***n;0.15 mm |
| 外导体 (屏蔽 1) | 铝塑复合带 | |
| 屏蔽覆盖率 | 100% | |
| 外导体 (屏蔽 2) | 镀锡铜 | 128 x 0.10 mm |
| 屏蔽覆盖率 | 80% | |
| 护套 | PVC /低烟无卤 | Φ6.10 &plu***n;0.10 mm |
电气和物理性能
| 特性阻抗 | 50&plu***n;3 Ohm |
|---|---|
| 标称电容 | 80 pF/m |
| 传播速度 | 80% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 15.5 Ohm/Km |
| 外导体电阻 | 19 Ohm/Km |
| 工作温度范围 | -30 °C - +70 °C |
| 铜重量 | 20.8 Kg/Km |
| 电缆重量(大约) | 48.1 Kg/Km |
| 屏蔽有效性 | >80 dB |
衰减
| 频率(MHZ) | 衰减 (DB/100 M) | 衰减 (DB/100FT) |
|---|---|---|
| 50 | 7.3 | 2.23 |
| 100 | 9.8 | 2.99 |
| 400 | 19.7 | 6.01 |
| 600 | 24.9 | 7.59 |
| 860 | 30.1 | 9.18 |
| 1000 | 32.9 | 10.03 |
| 1750 | 45.8 | 13.96 |
| 2400 | 55.8 | 17.01 |
回波损耗
| 30 | 300 MHz>26dB |
| 300 | 600 MHz>25dB |
| 600 | 900 MHz>23dB |
