Type G四芯圆形移动电力电缆2kV
应用
该电缆适用于移动***设备，如连续采煤机、截煤机或装载机、传送机、钻或泵。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

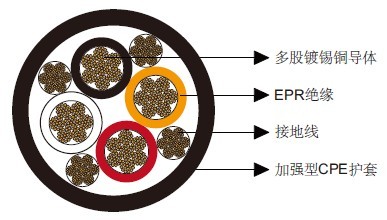

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
接地线：
镀锡铜导体与可选的绿色包覆层。
护套：
黑色加强型重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
可选项
• 其他护套材料如CSP/***/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
***小弯曲半径：6×OD
导体***高工作温度：+90℃
尺寸和重量
| 结构 | 股数 | 接地线规 格 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称重量 | 电流 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 芯数×AWG/ KCMIL |
- | AWG/ KCMIL |
INCH | MM | INCH | MM | INCH | MM | LBS/KFT | KG/KM | A |
| 4×6 | 259 | 12 | 0.06 | 1.5 | 0.140 | 3.6 | 1.10 | 27.9 | 910 | 1354 | 72 |
| 4×4 | 412 | 10 | 0.06 | 1.5 | 0.155 | 3.9 | 1.27 | 32.3 | 1378 | 2050 | 93 |
| 4×2 | 259 | 9 | 0.06 | 1.5 | 0.170 | 4.3 | 1.48 | 37.6 | 1914 | 2848 | 122 |
| 4×1 | 331 | 8 | 0.08 | 2.0 | 0.190 | 4.8 | 1.68 | 42.7 | 2311 | 3438 | 143 |
| 4×1/0 | 414 | 7 | 0.08 | 2.0 | 0.190 | 4.8 | 1.79 | 45.5 | 2810 | 4181 | 165 |
| 4×2/0 | 522 | 6 | 0.08 | 2.0 | 0.190 | 4.8 | 1.93 | 49.0 | 3253 | 4840 | 192 |
| 4×3/0 | 658 | 5 | 0.08 | 2.0 | 0.205 | 5.2 | 2.07 | 52.6 | 4099 | 6099 | 221 |
| 4×4/0 | 829 | 4 | 0.08 | 2.0 | 0.220 | 5.6 | 2.26 | 57.4 | 4925 | 7327 | 255 |
| 4×250 | 973 | 3 | 0.095 | 2.4 | 0.235 | 6.0 | 2.66 | 67.6 | 6060 | 9016 | 280 |
| 4×350 | |||||||||||
