Type SHD-PCG三芯圆形移动电力电缆2kV
应用
该重型电缆适用于长臂采煤机，包含三根屏蔽电力线，三根非屏蔽控制线和一根地线。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

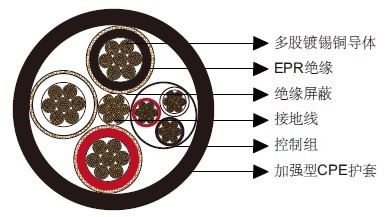

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
绝缘屏蔽
T镀锡铜/织物编织。
控制组（3根导线）：
镀锡铜导体，EPR绝缘和热固型护套。绝缘颜色：黑、白和红。
接地线：
镀锡铜导体，位于电缆中心。
护套：
黑色加强型特重型氯化聚乙烯（CPE）。
可选项
• 其他护套材料如CSP/***/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
***小弯曲半径：6×OD
导体***高工作温度：+90℃
尺寸和重量
| 结构 | 股数 | 接地线规 格 | 控制线规 格 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称重量 | 电流 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 芯数×AWG/ KCMIL |
- | AWG/ KCMIL |
AWG/ KCMIL |
INCH | MM | INCH | MM | INCH | MM | LBS /KFT |
KG/KM | A |
| 3×1/0 | 259 | 3 | 8 | 0.08 | 2.0 | 0.205 | 5.2 | 2.05 | 52.1 | 3092 | 4602 | 211 |
| 3×2/0 | 329 | 2 | 8 | 0.08 | 2.0 | 0.220 | 5.6 | 2.25 | 57.1 | 3698 | 5503 | 243 |
| 3×3/0 | 413 | 1 | 8 | 0.08 | 2.0 | 0.220 | 5.6 | 2.32 | 58.9 | 4295 | 6392 | 279 |
| 3×4/0 | 532 | 1/0 | 8 | 0.08 | 2.0 | 0.250 | 6.3 | 2.62 | 66.5 | 5115 | 7612 | 321 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
