Type G-GC三芯圆形移动电力电缆2kV
应用
该电缆适用于移动***设备，如连续采煤机、钻、截煤机、装载机、交流穿梭车和泵。Type G-GC适合需要接地线和接地检测线的场合。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

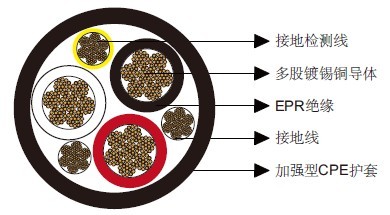

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
接地检测线：
镀锡铜导体与***聚丙烯绝缘。
接地线：
镀锡铜导体与可选的绿色包覆层。
护套：
黑色加强型重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
- 可选项
• 其他护套材料如CSP/***/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
***小弯曲半径：6×OD
导体***高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
接地线 规格 |
接地检测线 规格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
AWG/ |
AWG/kcmil |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
3×8 |
133 |
10 |
10 |
0.06 |
1.5 |
0.125 |
3.2 |
0.97 |
24.6 |
600 |
893 |
59 |
|
3×6 |
133 |
10 |
10 |
0.06 |
1.5 |
0.140 |
3.6 |
1.05 |
26.7 |
735 |
1094 |
79 |
|
3×4 |
259 |
8 |
10 |
0.06 |
1.5 |
0.155 |
3.9 |
1.19 |
30.2 |
1065 |
1585 |
104 |
|
3×3 |
259 |
8 |
10 |
0.06 |
1.5 |
0.155 |
3.9 |
1.25 |
31.8 |
1245 |
1853 |
120 |
|
3×2 |
259 |
7 |
10 |
0.06 |
1.5 |
0.155 |
3.9 |
1.34 |
34.0 |
1480 |
2202 |
138 |
|
3×1 |
259 |
6 |
8 |
0.08 |
2.0 |
0.170 |
4.3 |
1.51 |
38.4 |
1885 |
2805 |
161 |
|
3×1/0 |
266 |
5 |
8 |
0.08 |
2.0 |
0.170 |
4.3 |
1.65 |
41.9 |
2290 |
3408 |
186 |
|
3×2/0 |
329 |
4 |
8 |
0.08 |
2.0 |
0.190 |
4.8 |
1.75 |
44.5 |
2710 |
4033 |
215 |
|
3×3/0 |
418 |
2 |
8 |
0.08 |
2.0 |
0.190 |
4.8 |
1.89 |
48.0 |
3270 |
4866 |
249 |
|
3×4/0 |
532 |
2 |
8 |
0.08 |
2.0 |
0.205 |
5.2 |
2.04 |
51.8 |
3975 |
5915 |
287 |
|
3×250 |
627 |
2 |
6 |
0.095 |
2.4 |
0.220 |
5.6 |
2.39 |
60.7 |
4950 |
7366 |
320 |
|
3×350 |
888 |
1/0 |
6 |
0.095 |
2.4 |
0.235 |
6.0 |
2.68 |
68.1 |
6625 |
9859 |
394 |
|
3×500 |
1221 |
2/0 |
6 |
0.095 |
2.4 |
0.250 |
6.4 |
3.03 |
77.0 |
8890 |
13230 |
487 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
