VDE 0816/DIN 57816 PE绝缘填充/非填充四线组结构铁路信号电缆
应用
该电缆可提供良好的保护以对抗电磁干扰。适用于室外信号设备。
标准
• VDE 0816/DIN 57816

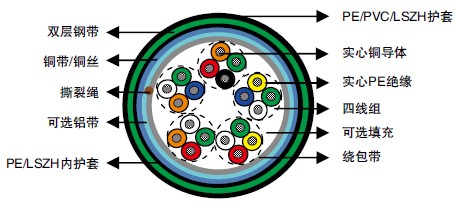

结构
• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 Class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 成缆单元：四线组。
• 成缆方式：绝缘线以同心层绞方式构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 静电屏蔽：铜带或0.12mm的铜丝编织屏蔽。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5/0.8mm钢带螺旋缠绕。外层钢带需覆盖内层钢带留下的空隙。
• 护套：PE/PVC或LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
电气性能
| 标称导体直径 | MM | 0.9 | 1.4 |
|---|---|---|---|
| 导体尺寸 | MM2 | 0.636 | 1.539 |
| ***大导体电阻 @20℃ | Ω/KM | 28 | 12.1 |
| ***小绝缘电阻@500V DC | MΩ.KM | 35000 | 5000 |
| ***大电阻不平衡 | % | 2.5 | 2.5 |
| ***大互电容 @0.8KHZ | NF/KM | 45 | 50 |
| ***大电容不平衡@1KHZ 线对之间 | PF/500M | 250 | 250 |
| ***大电容不平衡@1KHZ 线对与地之间 | PF/500M | 1200 | 1200 |
| ***大平均衰减@1KHZ | DB/KM | 0.7 | 0.46 |
| ***大平均衰减@10KHZ | DB/KM | 1.6 | 0.85 |
| ***大平均衰减@30KHZ | DB/KM | 2.1 | 1.3 |
| 介电强度 导体之间3SECS | V DC | 3000 | 3000 |
| 导体与屏蔽之间 3SECS | V DC | 3500 | 3500 |
| 标称绝缘厚度 | MM | 0.45 | 0.65 |
| 标称绝缘线直径 | MM | 1.8 | 2.7 |
屏蔽系数
| 组别 | 频率 | 不同场强下的屏蔽系数(计划值) | ||
|---|---|---|---|---|
| 70V/KM | 100V/KM | 350V/KM | ||
| 1,5 | 1623 | 0.70 | 0.60 | 0.92 |
| 2,3,6,7 | 0.55 | 0.45 | 0.80 | |
| 4,8 | 0.30 | 0.25 | 0.70 | |
| 1,5 | 50 | 0.45 | 0.38 | 0.52 |
| 2,6 | 0.21 | 0.17 | 0.29 | |
| 3,7 | 0.42 | 0.37 | 0.30 | |
| 4,8 | 0.17 | 0.14 | 0.12 | |
参考长度为300m。 不同长度L的换算系数(至少200m)：L/300
