PE绝缘填充/非填充四线组结构铁路信号电缆 (RF 0.1)
_clip_image002.jpg)
应用
该电缆可提供良好的保护以对抗电磁干扰 (RF=0.1)。适用于室外信号设备。
标准
• RENFE E.T. 03.365.051.6
_clip_image002_0000.gif)

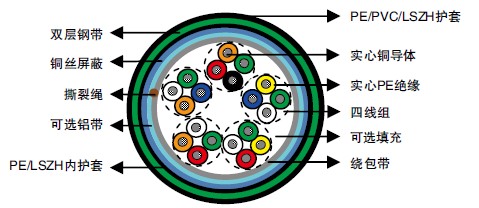

结构
• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 成缆单元：四线组。
• 成缆方式：绝缘线以同心层绞方式构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 静电屏蔽：一层0.12mm的铜丝螺旋缠绕。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5mm钢带螺旋缠绕。外层钢带需覆盖内层钢带留下的空隙。
• 护套：PE/PVC或LSZH。
•撕裂绳：尼龙撕裂绳可帮助剥离护套。
电气性能
| 标称导体直径 | MM | 0.9 | 1.4 |
|---|---|---|---|
| 导体尺寸 | MM2 | 0.636 | 1.539 |
| ***大导体电阻 @20℃ | Ω/KM | 28 | 12.1 |
| ***小绝缘电阻@500V DC | MΩ.KM | 35000 | 5000 |
| 屏蔽系数 RK (50HZ) 感应电压 EM 100V/KM | 0.1 | 0.1 | |
| 感应电压 EM 500V/KM | 0.16 | 0.16 | |
| ***大电阻不平衡 | % | 2.5 | 2.5 |
| ***大互电容 @0.8KHZ | NF/KM | 45 | 50 |
| ***大电容不平衡@1KHZ 线对之间 | PF/500M | 250 | 250 |
| ***大电容不平衡@1KHZ 线对与地之间 | PF/500M | 1200 | 1200 |
| ***大平均衰减@1KHZ | DB/KM | 0.7 | 0.46 |
| ***大平均衰减@10KHZ | DB/KM | 1.6 | 0.85 |
| ***大平均衰减@20KHZ | DB/KM | 2.1 | 1.3 |
| 介电强度 导体之间3SECS | V DC | 3000 | 3000 |
| 导体与屏蔽之间 3SECS | V DC | 3500 | 3500 |
| ***小绝缘厚度 | MM | 0.45 | 0.65 |
| ***大绝缘线径 | MM | 1.8 | 2.7 |
机械和热性能
操作温度范围(静态)：-30℃– +70℃
安装温度范围(动态)：-20℃ – +50℃
***小弯曲半径：15 x 外径
