RHH/RHW, EPR/XLPO, 600 Volt
应用及描述
600伏，EPR / XLPO，RHH/RHW-2/USE-2类电缆适用于公交系统，需要柔软，耐火，低烟的工业应用中，可通过电缆架/电缆管道安装在潮湿/干燥的环境（包括AWG8及以上的直埋），正常工作状态下，导体连续工作温度不得超过90°C，紧急载荷条件下导体温度可达130 °C，回路条件下可达250° C。
标准及认证
UL 44 - 热固性材料绝缘线缆
UL 1581 - UL 火焰暴露试验 (VW-1)
UL 1685 - UL 火焰暴露试验
ICEA S-68-516 (NEMA WC8)
RoHSA

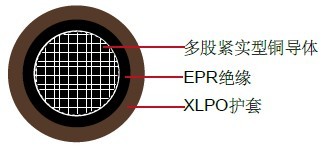

电缆结构
导体: 紧实型同心多股铜导体B类，遵循ASTM B3，B8以及ICEA
绝缘: 防潮，防油，耐酸碱EPR (乙丙橡胶)绝缘
护套: 阻燃，防潮，耐日光XLPO
颜色: 黑色，其他颜色可选
电缆参数
| 线规 | 股数 | 标称绝缘厚度 Inch/mm |
标称护套厚度 Inch/mm |
标称电缆外径 Inch/mm |
标称电缆重量 Lbs/kft kg/km |
||||
|
2 |
7 |
0.045 |
1.14 |
0.030 |
0.76 |
0.445 |
11.3 |
250 |
372 |
|
1 |
19 |
0.055 |
1.40 |
0.045 |
1.14 |
0.524 |
13.3 |
335 |
499 |
|
1/0 |
19 |
0.055 |
1.40 |
0.045 |
1.14 |
0.563 |
14.3 |
410 |
610 |
|
2/0 |
19 |
0.055 |
1.40 |
0.045 |
1.14 |
0.607 |
15.4 |
503 |
749 |
|
3/0 |
19 |
0.055 |
1.40 |
0.045 |
1.14 |
0.657 |
16.7 |
673 |
921 |
|
4/0 |
19 |
0.055 |
1.40 |
0.045 |
1.14 |
0.713 |
18.1 |
764 |
1137 |
|
250 |
37 |
0.065 |
1.65 |
0.065 |
1.65 |
0.838 |
21.3 |
940 |
1399 |
|
350 |
37 |
0.065 |
1.65 |
0.065 |
1.65 |
0.944 |
24.0 |
1274 |
1896 |
|
500 |
37 |
0.065 |
1.65 |
0.065 |
1.65 |
1.076 |
27.3 |
1769 |
2633 |
|
750 |
61 |
0.080 |
2.03 |
0.065 |
1.65 |
1.291 |
32.8 |
2616 |
3893 |
|
1000 |
61 |
0.080 |
2.03 |
0.065 |
1.65 |
1.445 |
36.7 |
3428 |
5101 |
