AL-XHHW-2 电力缆, CT级
应用及描述
XHHW - 2类线缆通常敷设于导管或其他国家电气规范（NEC）的规定认证的管道中，用于服务，馈线和分支电路配线，XHHW - 2允许用于温度不超过90°C潮湿/干燥的环境中。
标准及认证
UL 44 - 热固性材料绝缘线缆.
UL - 1581 火焰暴露试验 (VW-1)
UL 1685 - CT 火焰暴露试验.
IEEE 1202/FT4 (2/0 AWG及以上)
ICEA S-95-658 (NEMA WC 70) 结构要求

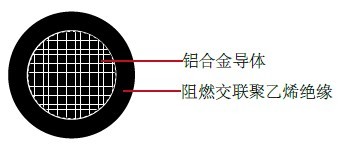

电缆结构
导体:单芯，多股铝合金导体
绝缘: 阻燃，耐磨，耐热，防潮交联聚乙烯(FRXLPE)
颜色:黑色，其他可选
电缆参数
|
线规 |
股数 |
标称绝缘厚度 mm |
标称电缆外径 mm |
标称电缆重量 kg/km |
|||
|
1/0 |
10 |
0.055 |
1.40 |
0.449 |
11.40 |
138 |
205 |
|
2/0 |
12 |
0.055 |
1.40 |
0.489 |
12.42 |
171 |
254 |
|
3/0 |
16 |
0.055 |
1.40 |
0.536 |
13.61 |
209 |
311 |
|
4/0 |
19 |
0.055 |
1.40 |
0.588 |
14.94 |
253 |
376 |
|
250 |
22 |
0.065 |
1.65 |
0.653 |
16.59 |
304 |
452 |
|
350 |
35 |
0.065 |
1.65 |
0.749 |
19.02 |
410 |
610 |
|
400 |
35 |
0.065 |
1.65 |
0.792 |
20.12 |
463 |
689 |
