500X泄压阀、持压阀主要由主阀、泄压、持压阀、球阀、过滤器组成水力控制系统，属于自力型装置不需要借助外力，产品***简便、一阀多用。500X泄压阀广泛用于高层建筑、生活供水等项目
一、500X泄压阀结构特点和用途：
500X泄压阀/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操 作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供 水压力。
本产品利用水力自力控制，不需要其它装置和能源，***简便，一阀多用。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
500X泄压阀/持压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的 水锤装置。并且阀门控制系统的进口处装有一个清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能 安全可靠地运行。系统动作平稳、强度高、使用寿命长。
二、500X泄压阀工作原理：
1、 作泄压阀：当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过导阀设定的 安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力***到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、 作持压阀：当导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，导 阀才能打开，控制室的水经球阀排至出口，控制室***主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
三、500X泄压阀主要技术参数：
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
四、500X泄压阀主要零部件材质：
|
零件名称 |
零件材料 |
|
阀体阀盖 |
铸铁、碳钢、不锈钢 |
|
阀座阀盘 |
铜合金 |
|
密封圈O型圈 |
***橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
泄压/持压导阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |

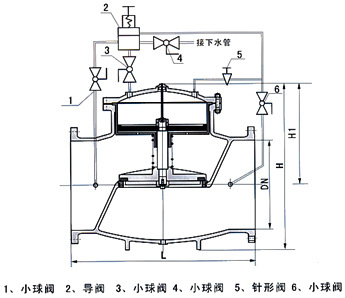

五、500X泄压阀组成部分及连接尺寸
