400X流量控制阀是 一种采用高精度先导式方式控制流量的多功能阀门,主要用于高层建筑、生活区的供水管网系统及城市供水。400X流量 控制阀产品具有***简便,流量控制稳定优点。
一、400X流量控制阀是 一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中,保持预定流量不变,将过大流量限制在一个预定直,并将上游高压适 当减低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的理,利用相关导阀,***大限度地减少 能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以截止流量,避免损失。控制灵免度高,安全可靠,调试简便,使用寿命长。
流量控制阀结构特点和用途
二、400X流量控制阀产品结构及特点介绍
由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。本产品利用水力自力控制,不需要其它装置和能源,***简便,流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
三、400X流量控制阀工作原理
当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节 阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。
四、400X流量控制阀主要技术参数
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
出口可调压力(MPa) |
压力特性△***1 |
流量特性△***1 |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
||
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
五、400X流量控制阀主要零件材料
零件名称 |
零件材料 |
阀体阀盖 |
WCB |
阀座阀盘 |
铜合金 |
密封圈O型圈 |
***橡胶 |
阀杆 |
2Cr13 |
弹簧 |
50CrVA |
针型阀 |
铜合金 |
球阀 |
铜合金 |
浮球阀 |
铜合金 |
微型过滤器 |
不锈钢 |

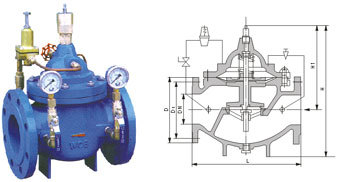

六、400X流量控制阀尺寸
公称通径 |
尺 寸(mm)
|
||||
DN(mm) |
L
|
F1
|
F
|
H1
|
H
|
20 |
150
|
136
|
292
|
247
|
342
|
25 |
160
|
136
|
292
|
247
|
342
|
32 |
180
|
136
|
292
|
247
|
342
|
40 |
200
|
155
|
330
|
278
|
395
|
50 |
203
|
155
|
330
|
278
|
395
|
65 |
216
|
165
|
350
|
298
|
405
|
80 |
241
|
175
|
365
|
313
|
430
|
100 |
270
|
195
|
410
|
350
|
510
|
125 |
300
|
220
|
455
|
365
|
560
|
150 |
330
|
230
|
475
|
420
|
585
|
200 |
400
|
255
|
530
|
450
|
675
|
250 |
480
|
300
|
623
|
470
|
730
|
300 |
550
|
340
|
700
|
490
|
760
|
350 |
622
|
415
|
840
|
526
|
840
|
400 |
685
|
430
|
880
|
570
|
910
|
450 |
750
|
430
|
880
|
570
|
910
|

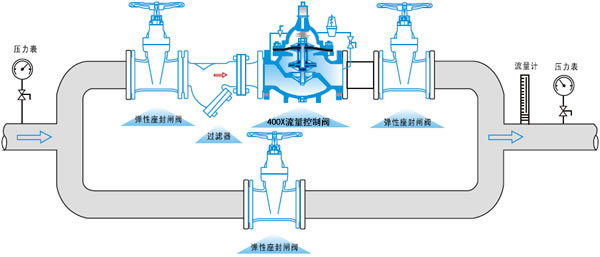

七、400X流量控制阀产品安装图
尊敬的客户您好,如果您订购上述产品,请参照上述介绍参数确定您订购 的DN、压力、 材质 等 相关信息,可以直接向本公司销售部订购。销售及工程师咨询电话: 0577-57781016 手机 13868620918 王先生 *** 1136899642
