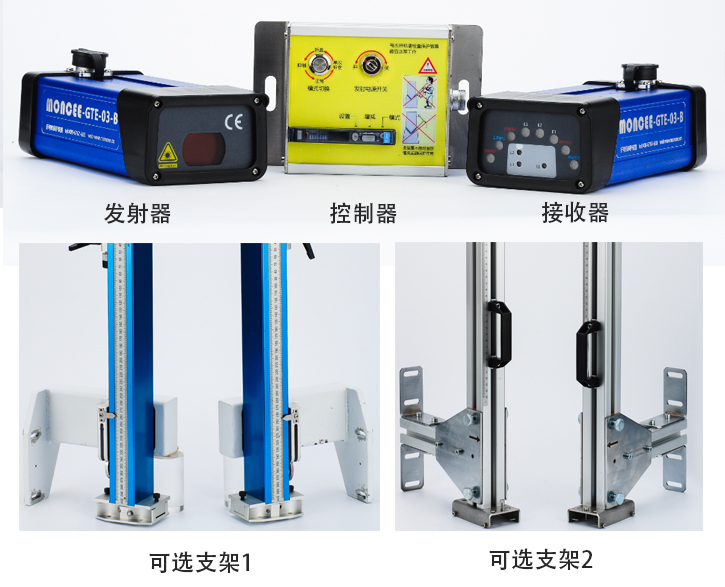

折弯机激光保护装置是由***、***、安装支架、控制器组成，在选用光幕时可选用一般安装和编程模式安装，一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动折弯机,输入信号更多,另外可以编辑每个信号的逻辑信息。
GTE折弯机激光保护装置专用光幕可以用于平板折弯，折盒，Z型折弯等多种形式的工件。将所有功能集中到操作面板上,更有利于使用者切换各种模式。内置 电源稳定模块，反接保护模块、过载保护模块，适用于各种折弯机。
所用光源采用可见光，并采用了***自动对光技术、即使折弯机强烈的振动光都可以自动找正，对光更加便利。 光幕采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根据光的衰减度自动增量，产品设计10万小时。
1.正常模式
所有检测激光均处于检测状态，在上行信号消失后，到变速信号有效前，任意光束被遮挡，控制输出断开，阻止形成开始或停止行程。
- 折盒模式
传感器的前保护区域激光被屏蔽，中间保护区域激光起保护作用。
- ***模式
传感器的检测功能被屏蔽，激光安全保护装置不起保护作用，***模式为持续模式状态，除非人工调整工作模式
折弯机保护装置参数
折弯机保护装置组装说明
折弯机保护装置调试及注意事项
折弯机保护装置调试
1.指示灯及开关说明
面板指示灯
E1、E2、E3为L1、L2、L3接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。
通光状态、遮光状态，正常通光时遮光状态指示灯亮，L1、L2、L3三个接收点任意一个或全部被遮挡时遮光状态指示灯亮。
屏蔽模式，当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。
工进模式，工进模式为折弯机保护装置转换信号S1，可由控制器提供或采用折弯机慢下信号。
折盒模式，钥匙开关打到折盒模式时折弯机保护装置自动屏蔽L1接收点，可用于盒状工件的折弯。
***钥匙开关
工进信号调节模块：信号调节模块主要为折弯机保护装置的转换信号S1。使用时可分为两种调节①直接按SET键选择距离，再按一次SET键确定距离，完成调节。②按增大和减小键进行微动调节。
2.折弯机保护装置调试
①将支架调节到合适的高度使发光器和***与折弯机上刀保持平行。
②调整发光器，使发光器光束位于折弯机的上刀口下方，光束靠近刀口，且与刀口保持平行。
③调整***，使***的L2、L3两个接受点位于刀口正下方，并保证 L1、L2、L3三个接收点位于发光器光束的照射范围内。此时对应的***E1、E2、E3
指示灯亮。
④调节信号调节模块。踩下脚踏将上刀下降到接近工件10mm位置按下控制器上的SET键，选择距离，再按一次确定距离。完成后，踩脚踏观察折弯机是否正常运行。
⑤测试。用10mm的测试棒放入刀口内，踩下脚踏，若上刀停在则证明调试合格，此过程需多次重复以确定安全性。决不可用手代替，将手深入刀口内。
换刀时，如果是不同高度的刀需重复上述步骤②③④⑤。
常见问题及处理方法
踩脚踏折弯机不工作。检查E1、E2、E3指示灯是否亮绿灯，若不亮调整***位置是发光器的光束照到***的L1、L2、L3接收点上。
折弯机在工作时，刀口区域***进入遮挡无效。检查***的S1信号指示灯是否常亮或在上刀未接近工件提前亮起。需要重新调节工进信号，重复上述折弯机保护装置调试步骤④
踩下脚踏折弯机上刀可以下压，到工件位置出停止无法折盒。查看L1、L2、L3是否被遮挡，L2是否距上刀尖的垂直距离太大。调整***使L2接收点靠近刀尖。再调节工进信号，重复上述折弯机保护装置调试步骤④。
- 保护装置使用注意事项
①折弯机保护装置调试与维修需专人负责。
②折弯机保护装置在开机和换刀时需进行安全测试。
③折弯机保护装置应定期进行维护和安全测试。
④折弯机保护装置非特殊情况禁止使用***模式，特殊情况下使用***模式应采取其他防护措施。
⑤折弯机保护装置不能保护到折弯机飞出物体砸伤和如图情况
⑥若折弯机保护装置出现问题请及时和厂家联系，禁止私自拆除和使用***功能。
⑦若折弯机停止下降缓冲过大、刹车不及时折弯机保护装置无法起到有效的防护，及时与折弯机厂家联系维修。
折弯机保护装置案例图片赏析
折弯机保护装置案例视频请关注公众号查询
