FTM系列激光位移传感器
一、产品介绍：
FTM系列激光位移传感器是北京飞拓信达激光技术有限公司的新产品，测程大，距离远200m，精度高，精度高±1mm。
FTM系列激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工也等各类工业控制和各类野外监测、检测现场。
二、应用场合
1、反射镜测量各种物体距离；
2、滤光镜可测高温被测体；
3、防爆盒可用于防爆环境；
4、摆动电机可用于2D轮廓测量。
三、性能指标
1、光学参数
激光特性：红色激光二极管。
波长：620nm—650nm。
激光等级：2级。
光斑类型：点或线。
光斑大小：点光斑3mm@10m，线光斑3mmX150mm@10m。
输出功率：小于1毫瓦。
2、电气参数
工作电压5V、12 V 、24V。
电流：小于170毫安。
输出格式：数字量RS232、RS485或RS422，模拟量0-5V、0-10V或4-20mA。
3、机械参数
外壳材料：铝合金镀膜或喷塑。
窗口：玻璃窗口。
接线方式：航空插头或预留2m屏蔽线。
4、环境参数
防护等级：防水及防尘，IP65等级，按照IEC529标准。
存储温度：-30℃—+80℃。
四、技术参数
|
参数 |
FTM-50 |
FTM-50B |
FTM-50E |
FTM-50S |
FTM-100 |
FTM-200 |

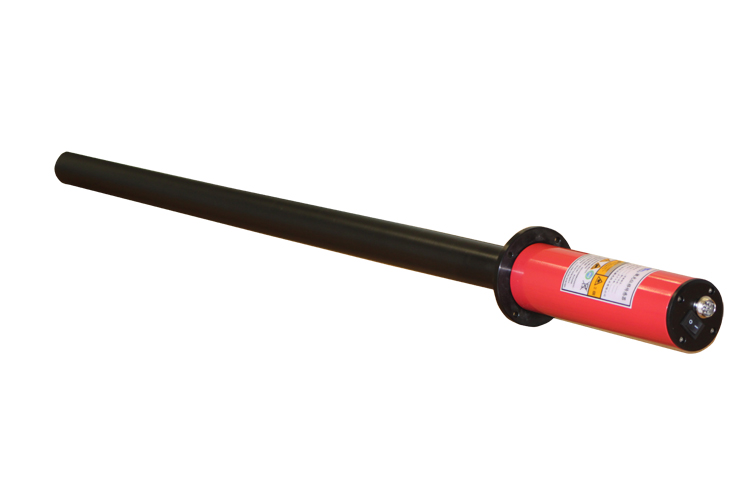

FTM-水冷/风冷 |
||||
|
量程(m) |
0.05-70 |
70/100/200 |
0.05-50 |
0.05-70 |
0.05-100 |
0.05-200 |
70/100/200 |
||||
|
精度（mm） |
±1 |
±2 |
±1 |
||||||||
|
分辨率(mm) |
1/0.1 |
1/0.1 |
1/0.1 |
||||||||
|
采样频率(HZ) |
2-15HZ |
2HZ-10HZ |
2HZ-15HZ |
||||||||
|
工作温度(℃) |
-10-50℃ |
||||||||||
|
存储温度(℃) |
-30℃-80℃ |
||||||||||
|
工作电压(V) |
5/12V/24V |
||||||||||
|
功耗(W) |
1.5 |
||||||||||
|
输出格式 |
RS232 RS485 0-5V 0-10V 4-20mA PNP(可选） |
||||||||||
|
尺寸(mm) |
44x76x238 |
45x70x150 |
22x27x118 |
44x76x238 |
44x76x238 |
200x59x59 |
|||||
五、维护
- 清洗及保持干燥。
- 吹掉镜面上的灰尘。
- 请勿用手指接触镜片。
- 仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。
- 若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。
- 若长时间不用请关闭电源，以免影响寿命。
