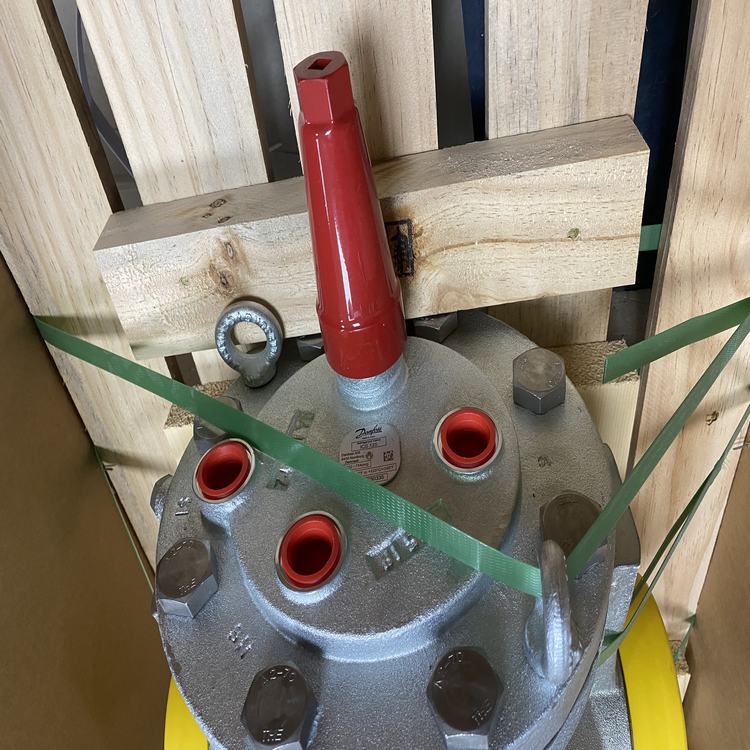

ICS3-125-DN150(Danfoss)伺服控制阀的参数
进口接口类型: 对缝焊接, 出口接口类型: 对缝焊接, 连接标准: AME B 36.10M SCHEDULE 40, 进口接口尺寸 [毫米]: 125.0, 出口接口尺寸 [毫米]: 125.0, Kv 值 [立方米/小时]: 207.000
毛重 | 90 kg |
净重 | 78.6 kg |
EAN | 5702428229708 |
Cv值 [gal/min] | 240.12 gal/min |
Further information | 不包含线圈 |
Kv 值 [立方米/小时] | 207 m³/h |
UL认证文件名称 | 制冷剂阀门 53R0 |
上盖 | 3 个功能模块 |
产品名称 | 先导式伺服阀 |
产品描述 | 伺服式阀门 |
产品系列 | 压力和温度调节阀 |
产品配件 | ICM / ICS / ICLX 配件 |
先导连接配置 |
P:并行连接 SI-SII:串行连接 |
出口接口尺寸 [毫米] | 125 mm |
出口接口尺寸 [英寸] | 5 in |
出口接口类型 | 对缝焊接 |
制冷剂(s) |
R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A |
包装方式 | 单包装 |
压力计连接 | 内螺纹带盲塞 |
可维修 | ICM / ICS / ICLX 备件 |
型号 | ICV Flexline |
型号 | ICS 125 |
外部先导压力连接 | 焊接变径管(P2 口) |
手动操作选项 | 手动打开阀杆 |
打开配置 |
已关闭(压差=0 bar) 全开(压差 ≥0.2 bar) |
方向 | 直通型 |
上限工作压力 [bar] | 52 bar |
上限工作压力 [psig] | 754 psig |
每包数量 | 1 pc |
流体组 | I |
流向指示仪 | 带单向箭头压花 |
温度范围 [°C] [下限] | -60 °C |
温度范围 [°C] [上限] | 120 °C |
温度范围 [°F] [上限] | 248 °F |
温度范围 [°F] [下限] | -76 °F |
目录 | III |
表面涂层 | Zn (TLP) |
设备 | 阀盖 |
进口接口尺寸 [毫米] | 125 mm |
进口接口尺寸 [英寸] | 5 in |
进口接口类型 | 对缝焊接 |
连接件材质 | 低温铸钢 |
连接标准 | AME B 36.10M SCHEDULE 40 |
阀体材料 | 低温铸钢 |
阀版本 | 标准版本 |
阀门操作 | 导阀控制 |
零件计划名称 | ICS |
翻译女神,张京
ICS3-125-DN150(Danfoss)伺服控制阀的安装方法
安装ICS伺服主阀时,需保证阀杆垂直向上(图1)。ICS伺服主阀必须按照阀体上箭头指示的流动方向安装。阀门端盖向上(图2)。端盖可以在阀体上旋转4个90°方向安装而不影响阀门功能。
ICS125伺服主阀上有手动操作杆,可以手动控制阀门启闭。手动操作杆可以在压差为10 bar g (154 psi g)下开启ICS 100-150阀门。如使用外接导阀,则导阀需要连接在主管路的上部,以防止系统中的污物和油进入导阀管路。
若ICS3-125在供液管路上作电磁阀来控制通断,则不能引入外接控制压力,以避免产生液击现象。
ICS3-150伺服主阀的设计可以承受很高的内部压力。尽管如此,管路系统的设计也必须避免有存液弯,防止系统出现因热膨胀导致的过高压力而损坏管路。管路的设计应考虑对系统中出现瞬时“液击”现象的有效防护。
焊接(图3、图4和图5)
在焊接方法正确,并确保没有焊渣进入阀门时,可以进行阀门整体焊接。可以使用一个M10的螺栓或顶盖上的吊耳(图4,位置7)来取出功能模块。螺栓孔若被杂质堵塞则需要进行清理。ICS或ICM阀体内部表面和焊接点处都采用了抗腐蚀处理工艺。为了维护抗腐蚀的有效性,务必确保阀体在焊接或铜焊过程前已移除。如果功能模块拆卸后要放置一段时间,请确保其在拆卸后装入聚乙烯袋中或在其表面进行防锈处理(如冷冻机油或防锈油)。焊接过程中,需要保证焊料和焊接方法适用于阀体的材质,选择合适的焊料和正确的焊接方法。焊接后阀体内需要认真清理,确保安装前焊渣已清理干净。为避免焊渣及污垢进入阀体和功能模块。装配完成后请一定确保ICS伺服主阀内部不受外部附加应力。严禁ICS伺服主阀在系统安装时将出口不加保护直接向大气开放,这可能导致严重的事故。如果一定需要安装在没有管路的阀门出口位置,请将阀门出口用管路和系统连接,或用焊接盲板将阀门出口封死以保证系统安全。
装配
装配前请清理管道和阀体内的焊渣及污垢。在更换功能模块之前请先检查O型圈是否完好。如有条件,辅助添加润滑油来确保模块平滑插入并保护O型圈。请检查顶部的垫圈是否完好。若垫圈的已损坏或变形,必须进行更换。
紧固(图6)
使用力矩扳手紧固端盖,紧固力矩如图表所示。
颜色和标示
ICS阀门已在出厂前进行了镀锌铬防锈处理。然而此处理没有覆盖到阀门的焊接连接部分。如果需要做进一步防腐蚀保护,可以为阀门喷漆处理。阀门的精准标识位于阀门端盖的信息识别(ID)牌上。阀门在安装和组装之后,必须涂上一种合适的保护涂层来防止外表面腐蚀。建议在重新喷漆时,做好对信息识别(ID)牌的保护。
