美标不锈钢法兰闸阀

产品编号：8456881 更新时间：2018-05-14

价格：

¥3300.00

温州瑞通阀门有限公司

主营业务：闸阀，球阀，截止阀，止回阀，蝶阀，过滤器
公司官网：zjrtfm.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

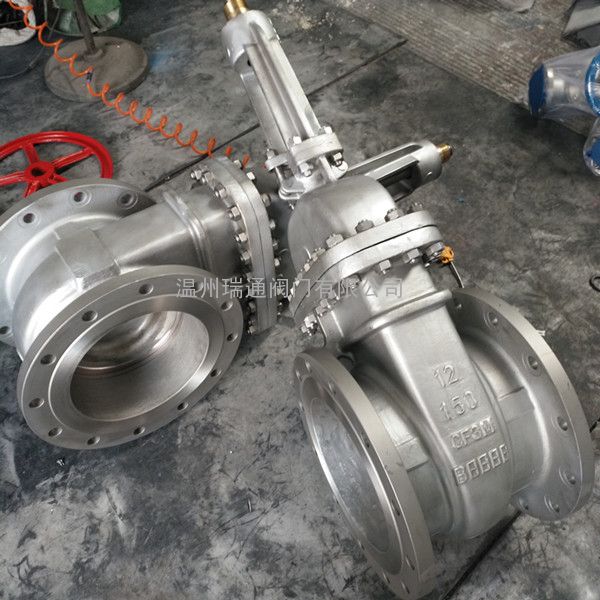

美标不锈钢法兰闸阀

详细信息

品牌：APIRT/埃瑞通	型号：Z41W-150LB	连接形式：法兰
材质：不锈钢	公称通径：200 mm	适用介质：各种高腐蚀化学介质;各种高腐蚀化学介质
密封形式：硬密封式	标准：美标	外形：中型
流动方向：单向	驱动方式：手动	零部件及配件：执行器
用途：截止	压力环境：高压	工作温度：高温
类型：直通式

美标不锈钢法兰闸阀产品介绍：
API美标闸阀又称闸板阀或闸门阀，应用***广泛的一种阀门。闸阀通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

美标闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失***小。API gate valve 钢制法兰闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。对于高速流动的介质，美标闸阀的闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。

美标不锈钢法兰闸阀应用范围：
法兰连接不锈钢API美标闸阀适用于ANSI Class150～600、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，钢制美标闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

美标不锈钢法兰闸阀结构特点：
1、流体阻力小, 密封面受介质的忡刷和侵蚀小。
2、美标闸阀的启闭较省力。
3、介质流向不受限制, 不扰流、不降低压力。
4、形体简单, 结构长度短，制造工艺性好，适用范围广。

API美标闸阀标准规范：
设计制造标准：API 600
结构长度标准：A***E B 16.10
连接法兰标准：A***E B 16.5
压力温度等级：A***E B 16.34
试验检验标准：API 698

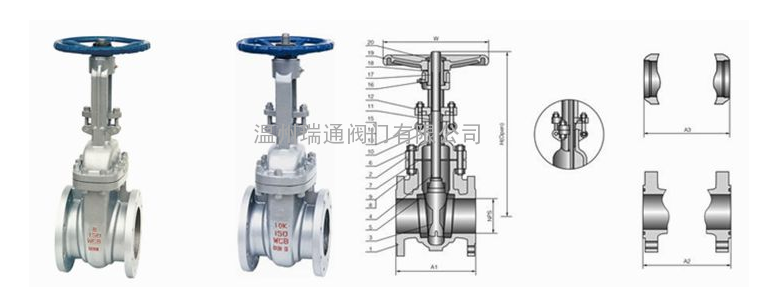

零件材料与工况：

NO.	零件名称	Qty.	材料	NO.	零件名称	Qty.	材料
1	阀体	1	WCB	13	压母	1	1035
2	阀座	2	A105+HF	14	手轮	1	60-40-189
3	闸板	1	WCB+F6	15	锁母	1	A29 1035
4	阀杆	1	A182 F6	16	油杯	1	A570 Gr.A
5	垫片	1	08F不锈钢+柔性石墨	17	螺栓	2	A193 B7
6	阀盖	1	WCB	18	螺母	2	A194 2H
7	密封座	1	A276 410	19	销轴	2	A29 1035
8	填料	1	柔性石墨+不锈钢	20	开口销	2	A570 Gr.A
9	填料	4-5	柔性石墨+不锈钢	21	螺柱		A193 B7
11	压套	1	A276 410	22	螺母		A194 2H
12	压板	1	WCB	23	铆钉	2	304
13	阀母	1	D-2	24	铭牌	1	304

主要尺寸及重量：

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489	591
L (BF)	in	7.00	7.50	8.00	9.00	10.00	10.50	11.50	13.00	14.00	15.00	16.00	17.00	18.00	20.00
L (BF)	mm	178	190	203	229	254	267	292	33	356	381	406	432	457	508
L1 (BW)	in	8.50	9.50	11.14	12.0	15.00	15.88	16.50	18.00	19.76	22.50	24.00	26300	28.00	32.00
L1 (BW)	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2 (RTJ)	in	7.50	8.00	8.50	9.50	10.50	11.00	12.00	13.50	14.50	15.50	16.50	17.50	18.50	20.50
L2 (RTJ)	mm	191	203	216	241	267	279	305	3543	368	394	419	445	470	521
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.90	27.24
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584	692
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.85	4.25	17.00	18.75	21.25	22.75	25.00	29.50
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635	749.5
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50	32.00
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699	813
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69	1.88
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43	48
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	8-0.87	8-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25	20-1.38
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-23	20-32	20-35
H (open)	in	15.20	17.3	19.02	23.11	26.50	30.20	37.60	45.12	52.28	59.80	67.76	74.80	83.31	97.64
H (open)	mm	386	435	483	587	673	767	955	1146	1328	1519	1721	1900	2116	2480
W	in	7.87	7.87	9.84	9.84	11.81	11.81	13.78	17.72	19.68	18.11	18.11	18.11	24.02	24.02
W	mm	200	200	250	250	300	300	350	450	500	460	460	460	610	610
WT (kg)	BF	20	30	23	53	71	85	136	220	323	387	553	660	810	1250
WT (kg)	BW	17	26	29	46	66	77	116	202	294	350	506	575	720	1130

闸阀的使用注意事项：

1、美标闸阀的阀杆启闭到位时，不能再强行施力，否则容易造成内部的螺纹断裂，造成阀门的损坏。
2、API美标闸阀的启闭不能用手直接操作时，可以使用F扳手进行启闭。
3、API美标闸阀的启闭需要同时观察闸门的密封面，特别是填料的压盖处，以避免泄漏。
订货须知：（***标准）
一、①美标闸阀产品名称与型号②美标闸阀口径③美标闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定温州瑞通阀门美标闸阀型号，请按美标闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的***为您审核把关。
