对于板式橡胶支座设计要求
1、板式支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4-2004的要求.
2、板式橡胶支座使用阶段平均压应力бC＝10MPa (S＜7时бC＝8MPa)；橡胶硬度60(IRHD）时，其常温下剪变模量G=1.OMpa 。剪变模量随温度下降而递增，当累年***冷月平均温度的平均值O～-10℃时为寒冷地区，G=1.2MPa；当低于-10℃时为严寒地区，G=1.5MPa；当低于-25℃时，G=2.0MPa。***气温分区图见JTG D60-2004附录B。
3、支座橡胶弹性体体积模量Eb=2000MPa。支座与混凝土接触时，摩擦系数μ=0.3，与钢板接触时，摩擦系数μ＝0.2。聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0.06，当温度低于-25℃时，μf值增大30%，当不加硅脂时，μf应加倍。若有实测资料时，也可按实测资料采用。
4、橡胶支座剪切角α正切值，当不计制动力时，tanα不大于0.5 ，当计入制动力时，tanα不大于05、橡胶支座的计算和验算均应满足JTG D62-2004的要求。
普通板式橡胶支座规格表示方法

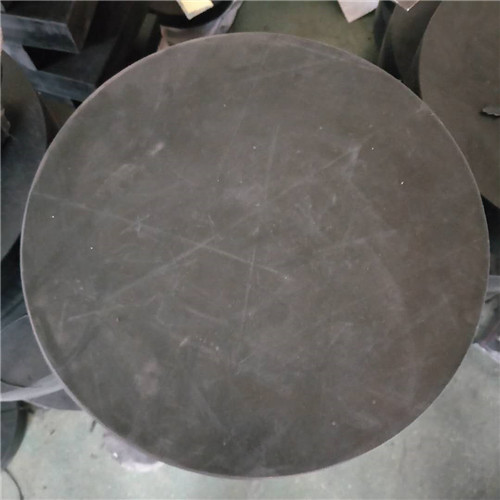

普通板式橡胶支座代号，矩形为GJZ、圆形为GYZ。其规格系列见表1，表中符号意义如下：ιa×ιb或d-----平面尺寸或直径；Rck-----***大承压力；S-----形状系数；t-----支座总厚度；△ι1,-----不计制动力时***大位移量；△ι2 -----计人制动力时***大位移量；
t e-----橡胶层总厚度；tanθ-----允许转角正切值；RGk-----抗滑***小承压力
板式橡胶支座的后期养护时要注意：板式橡胶支座每隔一段时间就应该进行养护和维修，这样可以有力的保证公路桥梁的安全使用。检查橡胶支座是否出现滑移或者脱空现象橡胶支座是否剪切位移角度是否在35°以内，如果过大就应该调换了。橡胶支座出现严重变形;橡胶支座的外层橡胶层是否开裂是否老化，如果开裂应该记录开裂位置及其宽度以保证后期抓紧时间更换。橡胶支座中间各层加劲钢板之间的橡胶板是否受力均匀是否凹凸不正常。板式橡胶支座在公路桥梁中起着重要的作用，为了保证公路桥梁的正常时候应该对于支座进行定期检查***。橡胶支座是连接桥梁上下部结构的纽合点，构造精微，由于野外环境影响，容易病害，一旦损坏，将严重影响桥梁的承栽能力和使用寿命，必须进行更换处理，以保证桥梁处于正常的使用功能状态。通过对桥梁橡胶支座损害原因分析，提出用矮千斤顶更换支座的施工工艺，既科学、实效，又简便、安全，具有较强的适用效果和参考意义。
