品牌：APIRT/埃瑞通 |
|
型号：H76W－16 |
|
加工定制：是 |
|
| |
材质：不锈钢 |
|
连接形式：对夹 |
|
公称通径：500 mm |
|
| |
适用介质：水;蒸汽;油品;各种高腐蚀化学介质 |
|
标准：国标 |
|
压力环境：常压 |
|
| |
工作温度：高温 |
|
驱动方式：水力控制 |
|
流动方向：单向 |
|
| |
类型：直通式 |
|
|
|
|
|
【H76对夹式双瓣止回阀产品用途】
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
【H76对夹式双瓣止回阀产品特点】
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装

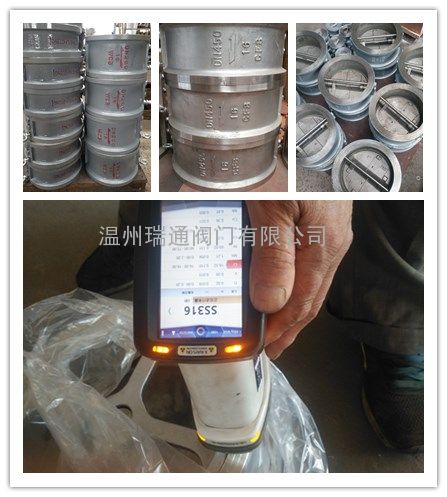

对夹式双瓣止回阀实物图：
【H76对夹式双瓣止回阀执行标准】
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
【H76对夹式双瓣止回阀性能参数】
|
型号
|
工作压力（MPa）
|
适用温度（℃）
|
适用介质
|
阀体材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳钢
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸类
|
不锈钢
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸类
|
不锈钢
|
HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸
| 公称通径DN (mm) |
尺寸 (mm) |
| L |
H |
B1 |
B2 |
| 200 |
230 |
550 |
540 |
600 |
| 250 |
250 |
630 |
600 |
700 |
| 300 |
270 |
690 |
650 |
740 |
| 350 |
290 |
780 |
710 |
800 |
| 400 |
310 |
860 |
770 |
870 |
| 450 |
330 |
910 |
830 |
920 |
| 500 |
350 |
980 |
900 |
1000 |
| 公称通径DN (mm) |
尺寸 (mm) |
| L |
H |
B1 |
B2 |
| 600 |
390 |
1070 |
1090 |
1250 |
| 700 |
430 |
1220 |
1200 |
1360 |
| 800 |
470 |
1320 |
1320 |
1480 |
| 900 |
510 |
1430 |
1420 |
1580 |
| 1000 |
550 |
1550 |
1550 |
1700 |
| 1200 |
630 |
1800 |
1780 |
1950 |
| 1400 |
710 |
1980 |
2000 |
2175 |
【H76对夹式双瓣止回阀结构图片】
声明：本文中所有文字、数据、图片均只适用于参考，H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：0577－85888062
订货流程
- 客户采购清单请传真至 0577－88688270，或来电咨询0577－85888062
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 对夹双瓣蝶式止回阀结构长度
- 对夹双瓣蝶式止回阀连接形式
- 对夹双瓣蝶式止回阀公称直径、全通径、缩径、管道尺寸
- 对夹双瓣蝶式止回阀运用介质及温度、压力范围
- 对夹双瓣蝶式止回阀实验、检验标准及其他要求
- 温州瑞通阀门有限公司可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
