三片式高平台螺纹球阀
详细信息
| 品牌：APIRT/埃瑞通 | 型号：Q11F | 结构形式：浮动球直通式 | ||||
| 材质：碳钢 | 连接形式：内螺纹 | 公称通径：50 mm | ||||
| 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;各种高腐蚀化学介质 | 压力环境：高压 | 工作温度：高温 | ||||
| 驱动方式：手动 | 流动方向：双向 | 标准：国标 | ||||
| 零部件及配件：执行器 | 用途：调节 | 类型：直通式 | ||||
| 作用对象：锅炉 |

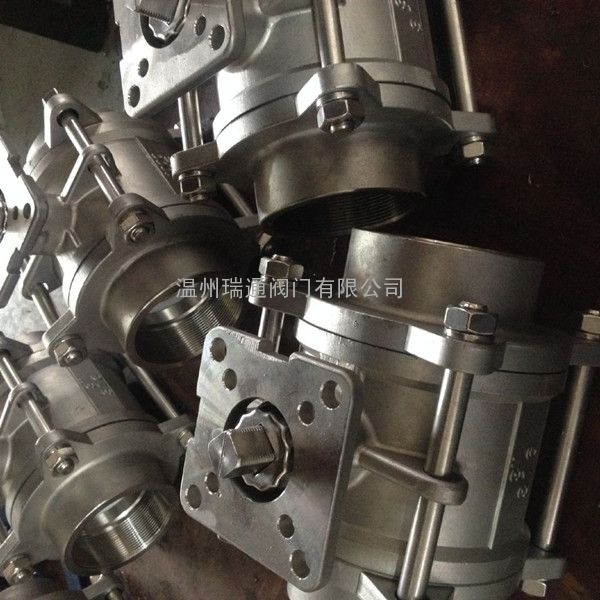

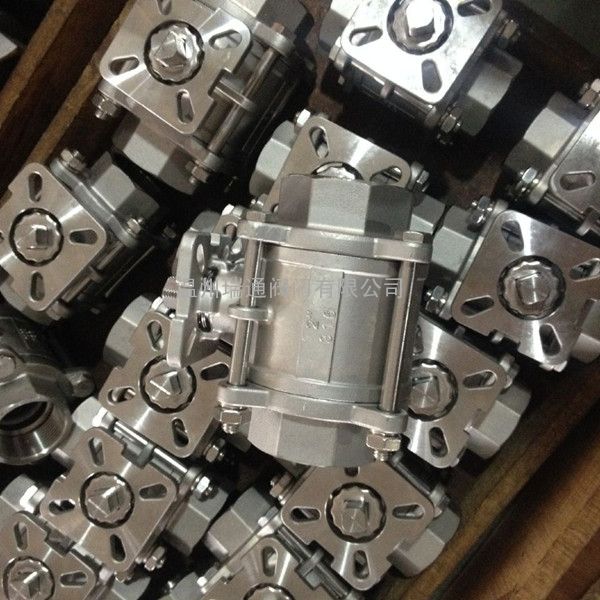

三片式高平台螺纹球阀概述：
高平台三片式螺纹球阀采用三片式分体式结构设计，采用ISO5211直接安装执行器的平台设计；球体与球体之间带防静电装置；阀杆防爆出设计；有双层阀杆填料符合德国TUVTA-LUFT的阀杆***测试要求；双碟形弹片自动压紧填料设计。公称压力1000WOG(Class),PN64；2000WOG(Class),PN130，适用温度范围－20～232℃；适用介质：水、油、气及某些腐蚀性液体（W.O.G）;螺纹类型：G、NPT、BSPT、BSP、DIN259/2999
三片式高平台螺纹球阀：
三片式高平台螺纹球阀主要零部件材料：
|
序号 |
零部件名称 |
材质 |
||
|
1 |
阀体 |
CF8M |
CF8 |
WCB |
|
2 |
阀盖 |
CF8M |
CF8 |
WCB |
|
3 |
球体 |
316 |
304 |
|
|
4 |
阀座 |
PTFE、PPL |
||
|
5 |
螺栓 |
A193-B8 |
A193-B7 |
|
|
6 |
阀杆 |
316 |
304 |
2cr13 |
|
8 |
止推垫片 |
304 |
||
|
9 |
填料 |
PTFE |
||
|
10 |
过渡垫片 |
PTFE |
||
|
11 |
填料压环 |
填强聚四氟乙烯、柔性石墨 |
||
|
12 |
弹簧 |
304 |
||
|
13 |
螺母 |
304 |
||
|
14 |
防松盖 |
304 |
||
|
15 |
弹垫 |
304 |
||
|
16 |
螺母 |
304 |
||
|
17 |
手柄螺母 |
304 |
||
|
18 |
限位片 |
304 |
||
|
19 |
手柄 |
304 |
||
|
20 |
手柄套 |
塑料 |
||
|
21 |
***螺钉 |
304 |
||
|
22 |
锁紧螺丝 |
304 |
||
|
23 |
手柄 |
304 |
||
|
24 |
板头 |
CF8 |
||
三片式高平台球阀连接形式:螺纹
公称通径:1/2”∼4”.
适用介质:水,油,蒸汽,碳酸,硝酸.
压力范围:1000WOG.
启闭力N:400∼500.
适用温度:-40~200（°C）
主体材料:不锈钢,304.316.
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
三片式高平台螺纹球阀订货须知：
1、①高平台螺纹球阀产品名称与型号②高平台螺纹球阀公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨三片式高平台丝扣球阀是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
