管道除铁锈清理机器 喷砂除锈设备 钢结构厂房采用专用除锈设备，采取喷砂除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85%。经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。对于 长时间使用的厂房难免会因为各种因素出现各种质量问题，而生锈是为严重的问题之一，相对应生锈的部位还会出现漏水或是出现裂缝等各种情况。为了减少这种情况的出现，钢结构厂房在日常的生活中定要注意***维护，若是出现生锈部位也要进行除锈，涂刷防腐漆防止生锈的进一步加重，确保结构的防腐性能有所保障，不会进一步加深锈蚀。钢管管道除铁锈机器
对于老旧钢结构厂房的施工除锈规定时根据相对应的除锈等级制定，不同的部位除锈所采取的方式方法不一，所以在建筑结构安装上就应注重好相关的构件防腐性能。除锈也是一项繁复的工序，若是构件的除锈表面达不到粗糙程度，在防腐漆的涂刷上油漆就不能呢附着在构件表面上，容易脱落；选择相应的除锈方法，制定专项的施工方案，让构件的除锈质量达到规范要求。

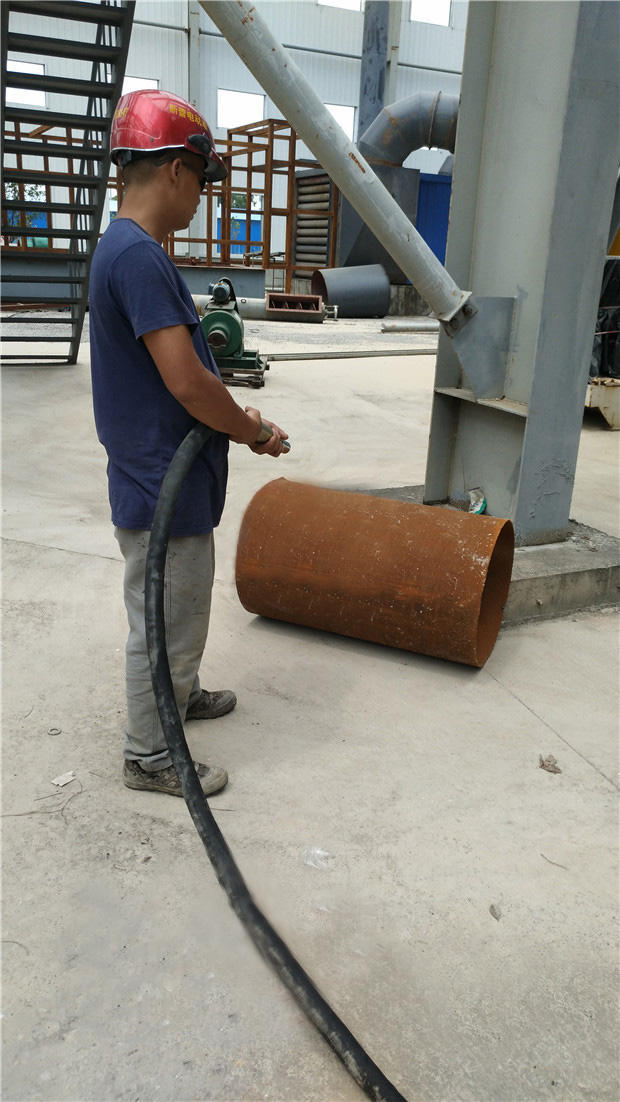

喷砂注意事项：
1：压缩空气应干燥洁净，不得合 有水份和油污。空气过滤器的填料应定期更换，空气缓冲罐内积液应及时排旗。
2：根据设计、监理、建设指挥部要求，磨料选用中粒硅质河砂和质坚有棱的米砂，磨料以15-3mm为宜，磨料应具有一定的硬度和冲击韧性，并且必须干燥、净化，其含水里不应大1%，考虑到本地雨水较多，砂子无法晒干，故采用炒砂之方法使砂干燥。干燥后的砂子堆放场地要平整、坚实，并防止磨料受潮、雨淋。使用前要经筛选，防止混入杂质。
3： 喷砂操作时，其工艺指标应符合下列规定。a、喷嘴入口处小空气压力应达到0.5Mpa:b、喷射角度30-75度”c、喷距80- 200mm;d、喷嘴小直径***m。
4：当喷嘴出口端的直径磨损里超过起始内径的20%时，应更换喷嘴。
5：当喷嘴喷射处理海钢板时，磨料粒度和空气压力应适当减小。

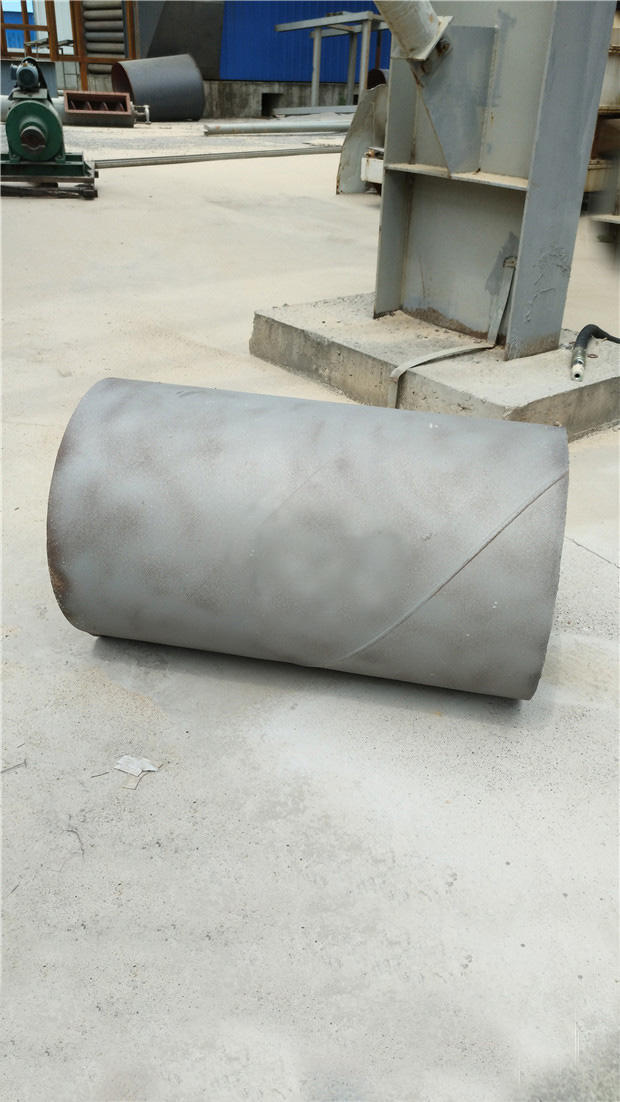

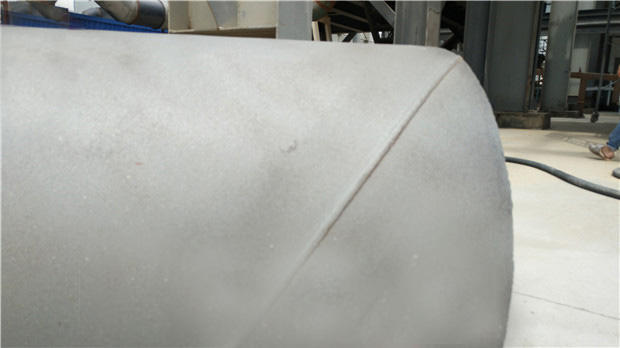

6：喷射处理后的金属表面应呈均匀的粗糙面，除钢板原始锈蚀或机械损伤造成的凹坑外，不应有内眼明显可见的凹坑和飞刺。
7：喷射处理后的金属表面，应及时共检，合格后涂刷底漆，防止受潮返锈。
8：晾射处理后的金属表面，不能及时涂刷底涂料时，应采取措施防止被处理的工作面再度秀蚀，如因特殊原因受朝返锈后，应重新喷射处理
