28V君用航空直流电源115V中频静变电源

一、概述

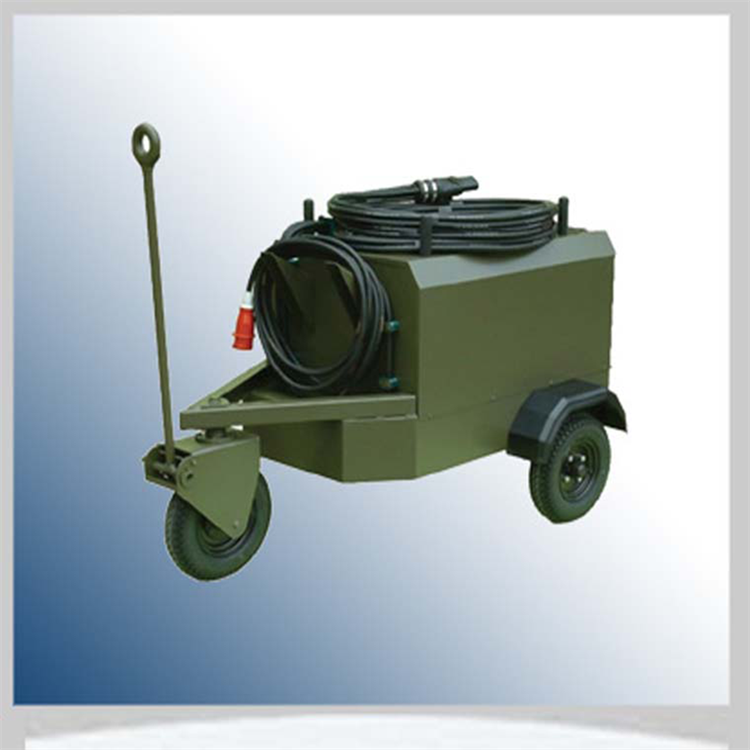

　　DC28.5V航空直流电源采用高压模式PWM控制盒IPM高频全桥变换技术，是利用逆变技术将50Hz工频电源变换28V直流电源，供民用和***飞机启动和机载设备通电检查使用。产品采用***的SPWM逆变技术和智能控制系统，选用***和极可靠的工业标准元件，采用的生产工艺，使其具有优越的性能指标和高可靠性。 可根据用户要求提供固定式和移动式。动态响应快，过流能力强，输出纹波低。具有体积小，重量轻，噪声低，效率高，操作简单等优点。28V航空直流电源是通过机坪（机库）的地井/终端柜方式供电，满足飞机检修和维护的用电要求。广泛应用于航空航天、地面雷达站、舰船、潜艇、计算机站、军事精密仪器仪表和进口设备的电源设备。

　　二、性能特点：

　　1、采用高频PWM和IPM全桥变换技术，效率高于85%

　　2、优良的输出稳定性：源电压≤0.5%，负载效应≤0.5%

　　3、输出纹波低于≤1%

　　4、保护功能完备，保障电源设备正常运行和负载的安全

　　5、10圈电压调节电位器，电压在18V～32V的范围内调节

　　6、10圈电流调节电位器，在短路和过载情况下，可以限制输出电流值从额定值的30%至105%之间变化

　　7、电流输出范围：100A～2000A

　　8、LED电压、电流数字显示，启动停止操作方便。

　　三、适用场合

　　飞机及机载设备启动和实验

　　雷达、导航等***电子设备的制造、检测和维修等飞机外场检修和维护

　　飞机模拟测试、航空航天、车辆舰船等国防场所特种直流测试和供电

　　其他一切需要使用直流电源的场合

　　四、执行标准

　　GJB181-86 飞机供电特性及对用电设备的要求

　　GJB572-88 飞机地面电源供电特性及一般要求

　　QJ988-86 地面直流电源通用技术条件

　　ISO6858 飞机地面支援电源一般要求

　　GJB 181A-2003《飞机供电特性》

　　GJB 572-88 《飞机地面电源供电特性及一般要求》

　　MH/T 6018-1999《地面静态电源》

　　五、技术参数
