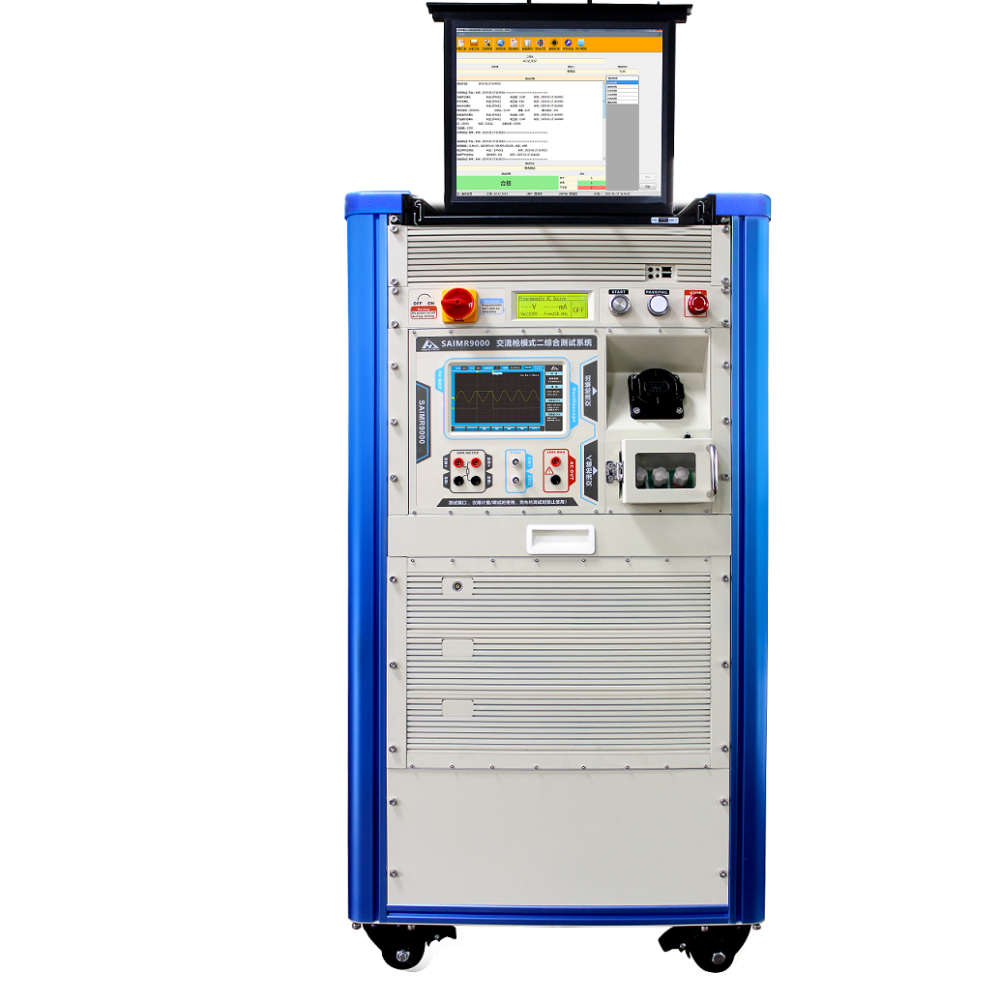

绵阳汽车高压线束测试系统SAIMR8000-5

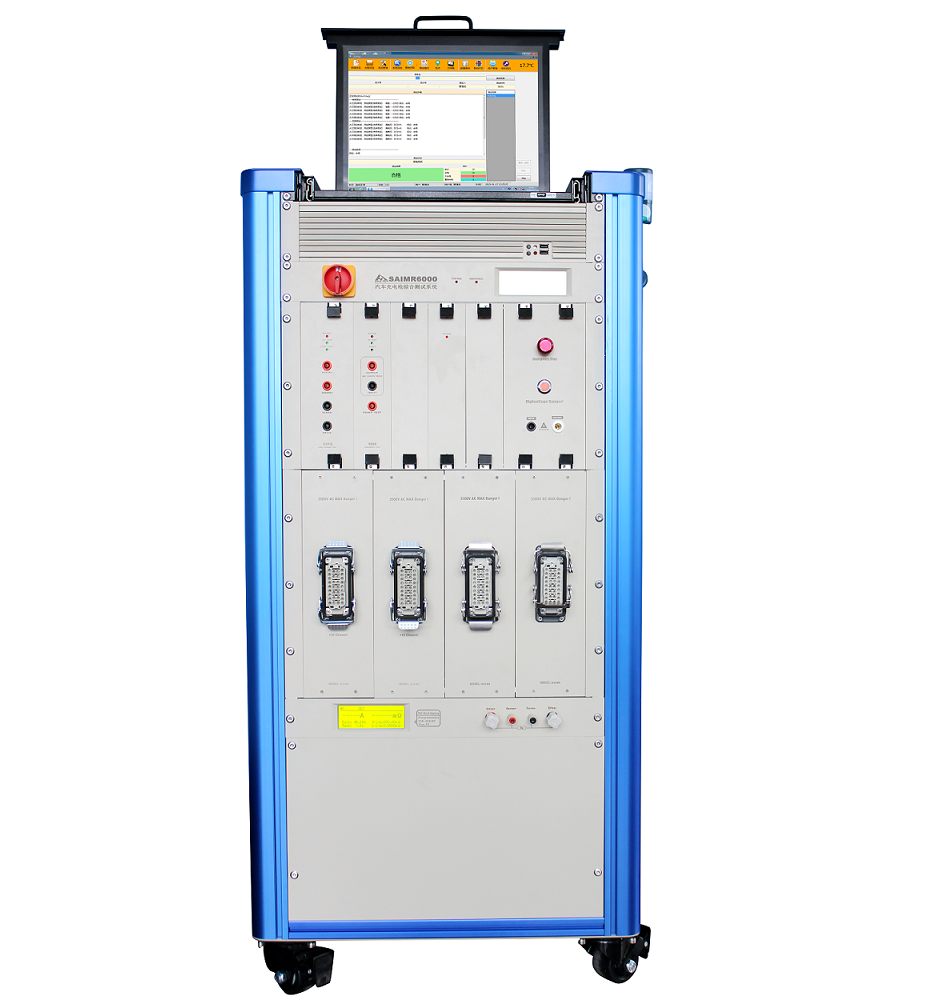

新能源汽车高压线束测试系统SAIMR8000

一、测试硬件规格：

  1、测试项目：

⑴ 通断测试检测：

测试范围/精度要求：1kΩ-10MΩ（±2%）

⑵ 导通阻抗/电压降测试检测：

   测试电压0.2-40V   步进电压 0.1V

   测试电流0.1A-2A  步进电流 1mA

测试范围/精度要求：0.01mΩ-100mΩ（±1%用大电流1-2A） 100mΩ-10Ω（±1%） 10Ω-1KΩ（±2%）四线量测

⑶ 绝缘电阻检测：

       测试范围/精度要求：

绝缘测试范围：500Ω-500MΩ（±2%）编程步进500Ω

                       500MΩ-4000MΩ（±4%）

                   4000MΩ-10000MΩ（±10%）

                   绝缘电压 1KV 2%   步进电压 10V

⑷ 耐电压检测：

   测试范围/精度要求：

  直流高压5KV/6KV 精度 2%  步进电压 10V漏电流6mA；交流高压3.5KV/5KV 精度 2%  步进电压 10V 漏电流12mA高压上升时间 0s-65s步进0.1s  高压保持时间0.5s-99.9s步进0.1s

（5）NTC电阻测试功能

1)         NTC环境温度确认（温度显示）

2)         NTC标准件比较确认
6：气密测试：IP67、IP68

   2、测试回路板卡：

     2.1通道板卡2张（32P/张）共64（P）通道（128点四线量测）板卡高压3.5KVAC  5KVDC，后期可以扩充板卡增加通道数128P/256P/512P/1024P/2048P等等

1本设备主要用于新能源线束的测试。测试项目包括:导通测试，气密测试，交流耐压测试，直流耐压测试，绝缘电阻测试，精密电阻测试。

2.本设备带有过压保护，过流保护，漏电保护，以及安全光栅防护，极大限度的保护操作人员的安全。

3.支持任意点对点的测试。

4.人性化软件操作界面，帮助管理员快速的编辑测试程序。

5.具有管理员和操作员双重密码，有效的保证测试程序的可控性和安全性。

6.具有测试数据同步记录功能，帮助客户及时的了解产品品质。

7.打印机功能，任意编辑打印内容。

8.条形码扫描自动加载测试文件、扫码测试。9.语音播报测试结果。
