潍坊铁红防锈漆 环氧底漆 环氧磷酸锌油漆
主要组成：该漆是环氧树脂、氧化铁红，防锈颜料、填料、助剂、溶剂为A组份，固化剂为B组分配制而成的分装涂料。
主要特性：
1、漆膜坚韧、附着力好；
2、具有良好的耐油、耐溶剂及耐化学介质性；
3、与磷化底漆配套能提***潮、耐盐雾性能。

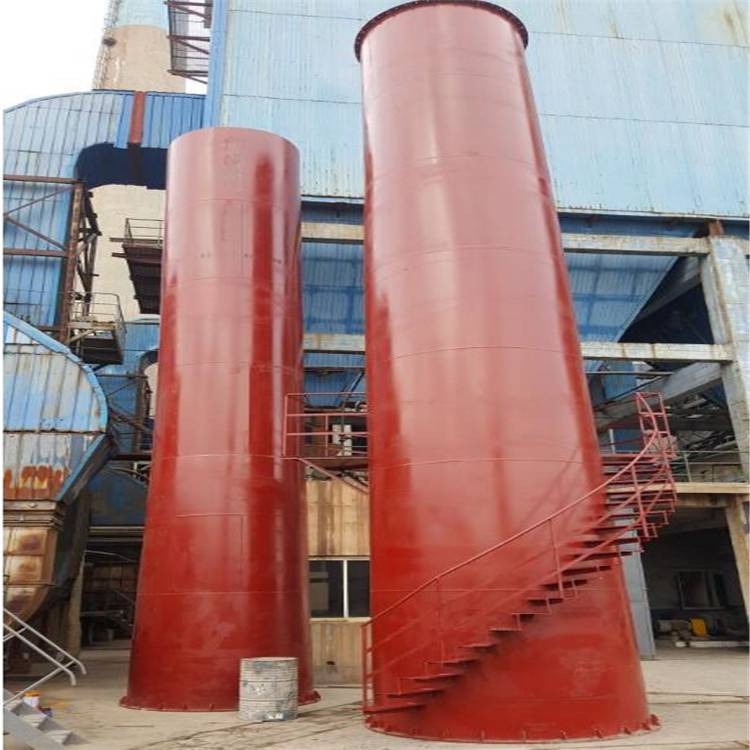

主要用途：广泛用于车辆、工程机械、桥梁、钢架、储槽、油田设备、工厂设施钢结构件的防锈底漆，也可用于钢铁设备、钢结构、管道的涂装打底，特别适用于沿海地区和湿热带地区钢材防锈打底。
技术指标：
项 目 指 标 备注
漆膜颜色及外观 符合标准样板，在色差范围内，漆膜平整光滑。 GB/T9761
粘度（涂-4，25℃） 90-120S GB/T1723
细度，μm ≤ 50 GB/T1724
干燥时间h ≤ 表干 4 GB/T1728甲法
实干 24 GB/T1728乙法
完全固化 7天 GB/T1728乙法
冲击强度kg.cm ≥ 50 GB/T1732
柔韧性mm ≤ 1 GB/T1731
硬度（双摆法） ≥ 0.35 GB/T1730
耐硝基漆性 不咬底，不渗色。 GB/T 25271-2010
耐盐雾性 240h 无异常 GB/T 1771-2007
耐盐水性 168h 无异常 GB/T 1763-89
施工参数：
干膜厚度 30µm
理论使用量 122g/m2
熟化时间（23℃） 15分钟
适用期：
气温 10℃ 20℃ 30℃
可使用时间（h） 12小时 8小时 4小时
复涂间隔时间：
气温 10℃ 20℃ 30℃
建议短 24小时 20小时 16小时
