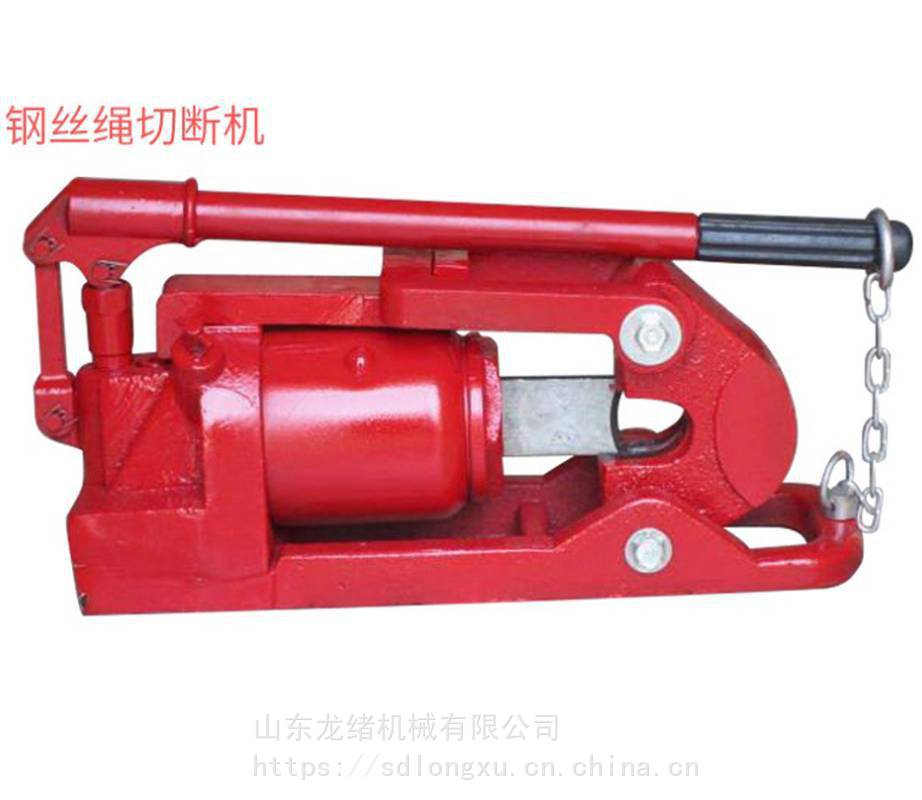

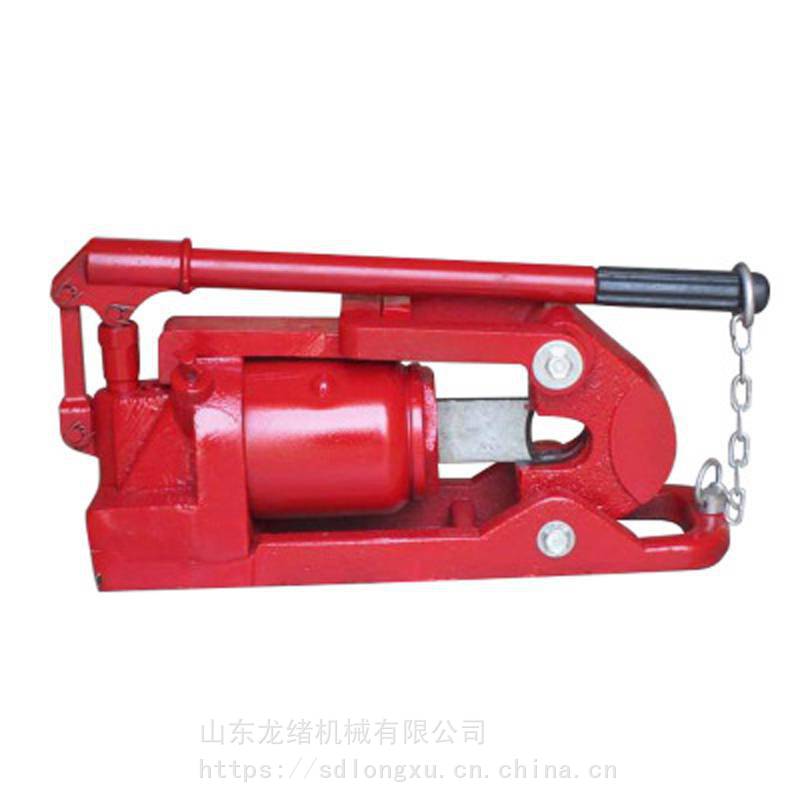

液压钢丝绳切断机
液压钢丝绳切断机由端座、座板活塞、活塞杆、端帽、动力、定刀座、油缸、外壳、泵液压钢丝绳切断机体、掀手、0型密封圈、拉臂等零件组成，利用液压传动原理，上下掀动掀手，掀动油泵
活塞驱动力向外伸出进行切割。广泛用于船舶修造，工矿、吊装等部门。液压钢丝绳切断机
名称 | QX-30 | QX-48 |
可切直径钢丝绳mm | 30 | 48 |
活塞进程mm | ≥38 | ≥55 |
剪切力t | 7.5 | 16 |
一、液压钢丝绳切断机用途
液压钢丝绳切断器是一种切断钢丝绳切断器的专用工具。它减轻了切割钢丝绳切断器的劳动强度，并提高了工作效率，适用于船舶修造，工矿等部门。
二、技术规范
液压液压钢丝绳切断器是我厂设计制造的一种新产品，式样美观，结构***，体积小，自重轻，使用可靠方便。
三结构特征
名称 | QY30 | QY48 | 备注 |
可切直径钢丝绳 | 30mm | 48mm | |
活塞进程 | ≥38mm | ≥60mm | |
动力进程 | 10mm | 8.8 | 泵心工作10次 |
剪切力 | 7.5T | 20T | |
贮油量 | 0.19L | 0.30L | |
手柄作用力 | ≤25kgf | ≤39kgf |
液压端座、座板、活塞、活塞杆、端帽、动力、定刀、定刀座、油缸、外壳、泵体、泵心、掀手。O型密封圈、拉臂等零件组成，利用液压传动原理，上下揿动揿手，揿动油泵活塞，动力随活塞向外伸出进行切割。
四、 液压钢丝绳切断机使用方法
1、 切割前须检查各部分结构是否正常。
2、 将需切断的钢丝绳切放入定刀座内，将位臂套住型拉臂前端之矩形凸台。
3、 顺时针方向拧紧回油阀杆，然后将揿手上下揿动，动刀随活塞向外伸出进行切割钢丝绳，钢丝绳切断后，将回油阀杆逆时针方向旋松，动刀自行渐渐返回。
五、 维护***事项
1、 液压钢丝绳切断机根据使用条件不同，工作环境温度在-5℃---+45℃时用N15机械油，工作环境温度在-20℃--- -5℃时用合成锭子油滤后注入，须保持一定油量，否则达不到切割钢丝绳的目的。
2、 不适用于有酸减或腐蚀气的工作场所使用。
3、 使用过程中安放位置不得侧置，倒置。
4、 本产品在使用过程中须根据使用情况作定期检查。
六、 可能起故障的原因及消除方法
1、 动手柄动刀不前进 故 障 原 因 消 除 方 法
没有旋紧回油阀杆 旋紧回油阀杆
工作油粘度过大或没有工作油 调换或加入工作油
吸油钢球被污物塞住 清除污物
2、揿动手柄动刀一进一退 故 障 原 因 消 除 方 法
进油钢球渗漏 修打凡尔线、换钢球
进油钢球处被污物塞住消除污物
3、渗油或漏油及其它故障原因消除方法
密封圈损坏或失效 调换新的
个别零件有轻微***小穿孔 检修和旋紧
螺纹连接处松动密封未压紧 清除污物
动刀主刃口过宽，引起作用力过大 用油石修复，刃口为0.3-0.
