1 概述
PZ 系列可编程智能电测仪表,是本公司按 IEC 标准设计，与***技术同步的综合电力监控仪表。该系列产品具有三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、遥信输入、遥控输出、SOE 事件记录功能以及网络通讯等功能，主要用于对电网供电质量的综合监控诊断及电能管理。

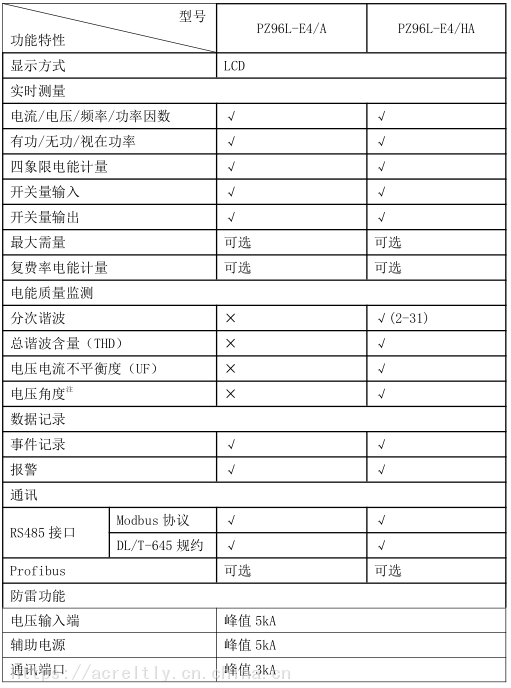

2.2 产品规格及功能特点
注 1．Profibus 与 RS485 通讯不可同时选择，但可与其它所有功能任意配合选择。
2.三相四线时，电压角度才有效。

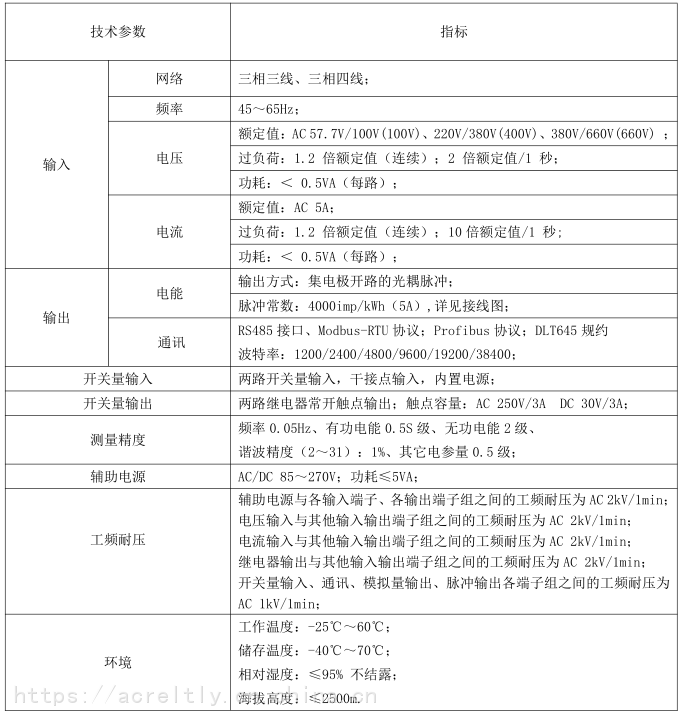

3 技术参数
4 安装接线说明

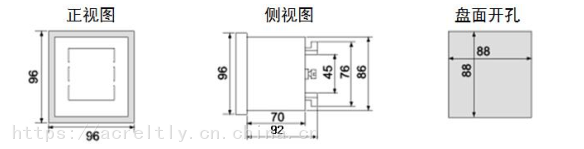

4.1 安装尺寸
4.2 接线方法
根据不同的设计要求，在电源、电压输入端子增加***丝以满足相关电气规范的安全性要求。
4.2.1 仪表信号端子接线方法
4.2.2 仪表辅助电源、开关量输入输出、通讯端子接线方法

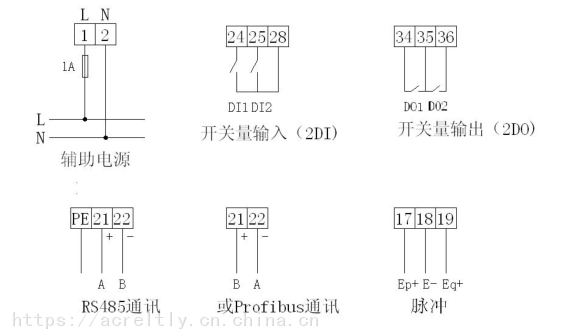

仪表辅助电源、通讯端子:“1，2”为辅助电源端子号、“24,25,28”为开关量输入端子号，“34,35,36”为开关量输出端子号，“21,22”为通讯端子号,“17,18,19”为脉冲端子号。
关于通讯部分的接线实例如下图所示：
正确接线方式：通讯电缆屏蔽层接大地
建议末端仪表的 A、B 之间加匹配电阻，阻值范围为 120Ω~10 kΩ。
注：当仪表带 Profibus 功能时，与之相关的通信配置、GSD 文件，请详见随仪表附带的光盘。
