KALINSKY带显示屏的压力变送器 • DMU2/DMU4 系列
描述：
DMU系列压力变送器测量空气和非腐蚀性气体中的过压、真空、差压和压力以及流速。测量值指向 0-10 V 或 0-10 kHz 模拟输出 (DMU4) 或 4-20 mA 输出 (DMU2)。它们显示在 3.5 位 LED 显示屏上，图形高度为 12.7 mm . DMU2 具有 4-20 mA - 2 线输出，这意味着它不需要外部电源。由于使用了压阻式电池，压力变送器达到了高可靠性和精度。外壳的防护等级为 IP65。它适用于壁挂式安装。前面的红色 LED 警告用户不要承受过载压力。压力变送器 DMU 4 可以通过几个附加选项来完善：
- 带有显示开关电平和正面 LED 的开关输出
- 模拟输出延迟和开关输出延迟 60 秒可能
- 电源 24 VDC、24 VAC 或 230 VAC
- 用于测量流速的平方根输出
- 频率输出 0-10 kHz
测量范围：
0-0,25 mbar (0-25 Pa) 步进到 0-10 bar (0-1000 kPa)
中等的：
空气和非腐蚀性气体
应用：
鼓风机
空气过滤器的监督
液位监测
气流监测
洁净室的压力和调节

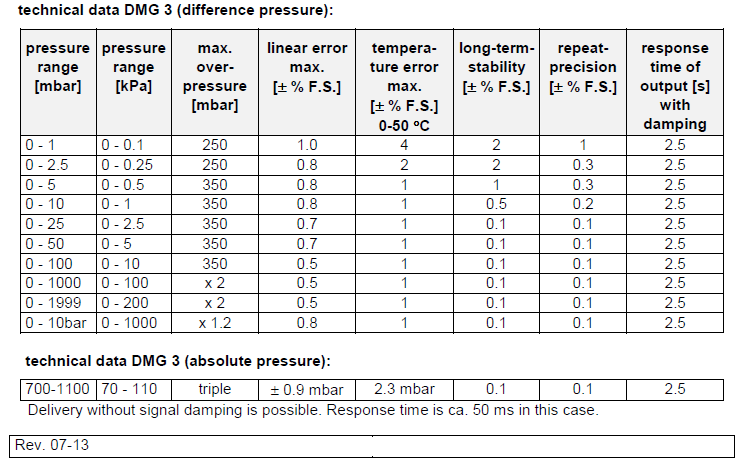

***工程
operation temperature range: -20 to +50 °C
hysteresis: 0,1% (range 0-50 Pa 2 %, range 0-100 Pa 1 %)
medium: air and all not aggressive gases
power supply and output signals DMU2:
U supply : 15-30 VDC
analog output: 4-20 mA 2-wire
burden resistor: RB = 20...400 Ω
power supply and output signals DMU4:
U supply : 15-30 VDC or VAC
analog output: 0-10 V
load: RL >= 2 kΩ
connecti***: electrical: cable glands PG9 / screw clamps for 0,14-1,5 mm2
pneumatical: 2 connecti*** for tubes with 4 mm or 6 mm diameter
inside
option 230 VAC power supply: 230 VAC +- 10 %
option 4-20 mA transmitter: analog output: 4-20 mA
burden resistor: Rb = 20 ... 100 Ω
option switching output: loadability: 230 VAC 1A
switch hysteresis: ca. 2 % v.E.
option square root output:
DMU 4 can measure and display the velocity of flow if it is completed with a square root output.
Therefor a measuring blend or a Prandtl-tube must be used.
analog output: 0-10 V or 4-20 mA
weight: ca. 200 g
protection class: IP 65
drawings: see page no.3
